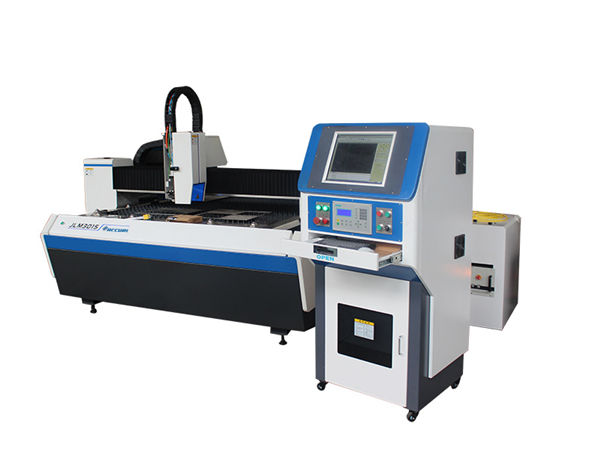

high precision small thin sheet metal laser cutting machines anti corrosion wear

Detaily produktu

Certifikácia: ISO9001: 2008

Platobné a dodacie podmienky:

Minimálne objednané množstvo: 1 ks

Cena: vyjednávanie

Podrobnosti o balení: Drevené puzdro

Dodacia lehota: 7-15 dní

Dodacia schopnosť: 2000 jednotiek za mesiac

Podrobný popis produktu

Meno Produktu:	High Precision Metal Fiber Laser Cutting Machine	Výkon lasera:	500w/800w
Pracovisko:	500 * 500 mm	Maximálna rýchlosť pohybu:	60 m / min
Presnosť určovania polohy:	± 0,01-0,03	Napájanie:	3 × 380 V ± 10% 220 V ± 10%
balenie:	Drevené púzdro	záruka:	1 rok

Precision laser cutting machine is designed and made by RISE LASER. Adopted with leading laser technology for thin sheet metal application. The machine is combined with marble and Cypcut laser cutting system. With Integrated designing, dual gantry linear motor driving system, friendly interface and long term stable working.

* Bezpečnostná štruktúra
* Menej zamestnania, dobré pre malú dielňu.
* Jednoduchá obsluha
* Špičkový rezací systém cypcutov, ktorý sa ľahko používa.
* Antikorózne opotrebenie
* K dispozícii je bezplatná údržba prevodových dielov, rezanie korozívnym materiálom.
* Stabilný a odolný
* Mramorový obrábací stroj, menšie skreslenie, vysoká stabilita, ochrana proti nárazom pri vysokej rýchlosti práce.
* Presné rezanie
* Najlepšie rezanie pochádza zo švajčiarskej laserovej rezacej hlavy RAYTOOLS
* Vláknové lasery
* Prijaté špičkovými vláknovými lasermi, ktoré boli vyrobené v Číne s dobrou kvalitou a stabilitou.
* Mechanizmus presného pohybu
* Dvojitý systém lineárneho pohonu motora môže zlepšiť presnosť a účinnosť rezania.

^{konfigurácia}

^#	^položka	^{špecifikácia}	^značka	^Poznámka
¹	^{Zdroj lasera}	^800W	^Maxphotonics
²	^{lineárny motor}		^Raytools
³	^{Optická mriežka}	^{rozlíšenie 0,5 μm}	^španielsko
⁴	^vodič		^servotronix
⁵	^{Os skupina Z Skupina skrutkových modulov}		^zmocniť
⁶	^{Laserová rezacia hlava}	^BT230	^Raytools
⁷	^{Presná lineárna vodiaca koľajnica}		^HIWIN
⁸	^mramor	^{18001350200}	^Shandong
⁹	^{Orgánový obal}	^štandardné	^Raytools
¹⁰	^{Obrábací materiál}	^štandardné	^Raytools	^{letecká zliatina hliníka}

^parameter

^Model		⁵⁰⁵⁰
^{Pracovná veľkosť}		^{500 x 500 (mm)}
^{Max. akcelerácia}		^1,2g
^{X AXIS}	^{Max. Rýchlosť pohybu}	^{60 m / min}
	^trasa	^500mm
	^{Presnosť polohovania}	^{± 0,01 mm}
	^{Presnosť opakovania}	^{± 0,004 mm}
^{Y AXIS}	^{Max. Rýchlosť pohybu}	^{60 m / min}
	^trasa	^500mm
	^{Presnosť polohovania}	^{± 0,01 mm}
	^{Presnosť opakovania}	^{± 0,004 mm}
^{Z AXIS}	^trasa	^100mm

^{Pracovné podmienky}

¹	^{Pracovná teplota}	^{-10 ℃ ~ 45 ℃}
²	^{Relatívne vlhkosť}	^{＜ 90% bez kondenzátora}
³	^prostredie	^{Dobré vetranie, žiadne vibrácie}
⁴	^Zdroj	^{3 × 380 V ± 10% 220 V ± 10%}
⁵	^{Frekvencia výkonu}	^50Hz

Machine proposal

4.1 The Machine rack adopts marble structure and US CNC laser cutting system. With Integrated designing, through gantry milling machine processing ,so to make the movement be accurate .linear motor driving system, friendly interface and long term stable working.
Prijatá presná lineárna vodiaca koľajnica THK Japan, s vysokou presnosťou, nízkym oderom a ľahko zmontovateľnou alebo vymeniteľnou.

4. 2 laserová rezacia hlava
Laserová rezacia hlava BT230 (značka Raytools, Švajčiarsko) so systémom automatického zaostrovania. Môže brániť skresleniu materiálového odpadu. Ochranné sklo môže udržať a chrániť nízke náklady na dôležité optické časti vo vnútri reznej hlavy. Systém automatického zaostrovania je vhodný na spracovanie plochých plechov. V kombinácii s vysokokvalitnými lasermi môže byť BT230 široko používaný v keramickom, lekárskom, polovodičovom a inom priemysle.

^collimation	^100mm
^ohnisko	^125mm
^{optická apertúra}	^25mm
^{tryska (jednoduchá)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm}
^{materiály na šošovky}	^kremeň
^{vláknitá zástrčka}	^QBH
^{Pomocný tlak}	^{Max. 20bar}
^závažia	^{~ 1,5 kg}

4. 3 Control system

Použitie profesionálnej počítačovej priemyselnej obsluhy počítača, grafického rozhrania, ľahko ovládateľného, profesionálneho softvéru na kontrolu rezania môže voľne navrhovať rôzne grafiky a text, spracovanie v reálnom čase, podporu CAD, CorelDraw a ďalší profesionálny mapovací softvér.
, Vysoko kvalitná prevádzka riadenia priemyselného počítača
, Vysoko efektívny, ľahko ovládateľný rezací systém CNC
, Funkcia automatického sledovania osi Z
CNC riadiaci systém rezania
CNC riadiaci systém rezania je použitie vysokovýkonnej riadiacej karty založenej na vývoji systému Windows XP Professional, úplnom dokovaní riadiacim systémom CNC, a preto je riadenie a softvér v reálnom čase medzi strojovým a laserovým zdrojom pohodlnejšie a rýchlejšie.

Hlavné vlastnosti riadiaceho systému

Stabilná prevádzka, dobrá schopnosť rušenia
Vysoká rýchlosť pohybu, plynulý štart a stop
Dobrý rezací účinok, vysoká rýchlosť rezania
Vylepšená kapacita na spracovanie veľkých dát
Riadenie výstupu: podporuje režim výstupu zjednotenej entity, podporuje akúkoľvek pozíciu na začatie rezania, v kombinácii s režimami NC a grafiky dva výstupné režimy, je možné zmeniť po parametroch zastavenia.

softvér

K dispozícii je anglická verzia
l Uloženie spracovávaných súborov podľa potreby
l Zobrazenie pracovného pohybu a rezného stavu
l Podporuje DXF, medzinárodné NC súbory G kódu.
l Výpočet rezania automaticky
l Podľa potreby Spracovania podporuje zmenu začiatočnej polohy rezu a smeru spracovania, zatiaľ čo dynamika systému sa nastaví tak, aby viedla alebo smerovala z polohy línie.
Optimalizujte pracovný čas pri importe súborov alebo manuálnom nastavení.
K dispozícii sú čiastkové údaje importované a použité zo skupiny
Softvér pre automatické vnorenie CAM
Vysoká odozva, vysoká vzorkovacia frekvencia, vysoká prenosová rýchlosť, zaručujúca stabilitu servosystému, prostredníctvom systému môže kľúč kalibrovať fungovanie senzora.
Systém EtherCAT BUS CNC (AheadTechs) môže podporovať flexibilné riadenie pre viac kombinované rozhranie. Podpora rôznych režimov kompenzácie rozstupu hriadeľa na zabezpečenie presnosti obrábania.
Správa pre spracovanie štatistík súčiastok a množstva výroby.

^{Teória rezného parametra}

^{Výkon (W)}	^materiál	^{Hrúbka (mm)}	^{Rezacia rýchlosť (m / min)}	^plynový
⁸⁰⁰	^{Nehrdzavejúca oceľ}	¹	^8-9	^N2
		²	^5-6	^N2
		³	^1.8-2	^N2
		⁴	^1.2-1.3	^N2
⁸⁰⁰	^{Uhlíková oceľ}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
