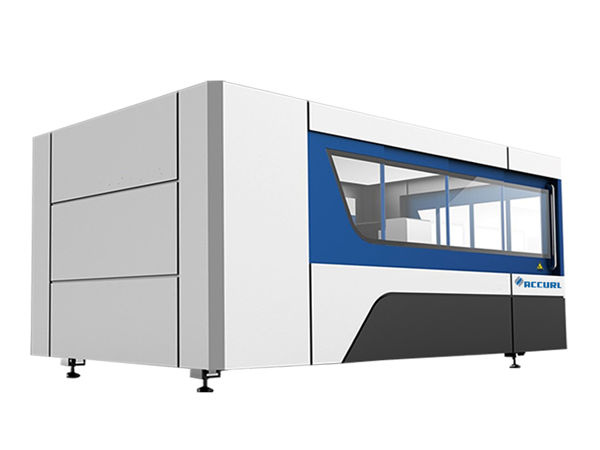

laserové rezacie zariadenie cypcut 3d, laserová vlnová dĺžka 1070 nm

laserové rezacie zariadenie cypcut 3d, laserová vlnová dĺžka 1070 nm

Detaily produktu

Certifikácia: CE
Platobné a dodacie podmienky:
Minimálne objednané množstvo: 1Set
Cena: obchodovateľné
Podrobnosti o balení: 1 * 20GP nádoba
Dodacia lehota: 30 dní pre laserové rezacie zariadenie na plechy a rúrky
Platobné podmienky: L / C, D / A, T / T, D / P, Western Union, L / C
Dodávka: 50 sád mesačne

Podrobný popis produktu

aplikácie ::Všetok kovový materiálHrúbka rezu:SS do 10 mm, MS do 22 cm
Typ lasera ::vláknoCNC alebo nie ::Áno
Režim chladenia ::Vodné chladenieRiadiaci softvér ::Cypcut
Podporovaný grafický formát ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTMiesto pôvodu::Čína
Číslo modelu::TY-3015DGPoskytovaný popredajný servis ::Inžinieri sú k dispozícii na servis strojov a zariadení v zámorí
Opakovaná presnosť:+ -0,03 mmPrevádzková teplota::0 ° C až 45 ° C
Pracovná vlhkosť ::5%-95%Rozsah spracovania:20-130mmx3000mm
Napätie::AC380V ± 10% 50HZ (60HZ)Oblasť kosenia:3 000 x 1 500 mm, väčšie je možné prispôsobiť

Telo stroja

1. Naše telo stroja s 8 mm oceľovou štruktúrou, 600 ℃ tepelného spracovania, presné zváranie, aby ste sa uistili, že 20-ročné používanie bez deformácie.
2. Portál s odliatkom horčíkovej zliatiny, silná stabilita bez deformácie, rýchly pohyb.
3. Vysoko účinný zónovací fajčiarsky systém na oboch stranách tela stroja, Silný segmentovaný prach a zhromažďovanie fajčenia, zníži to poškodenie pracovníkov.
4. Dovezená presná redukcia príruby a servomotor, vysoká rýchlosť jazdy.
5. 70 čepelí a 6 posuvných tyčí na lôžku stroja, s uzavretými čepeľami na zníženie výstrahy stroja, posuvné lišty pracujúce s valcami na ľahké vkladanie a sťahovanie listov.
6. Ohybnú nakladaciu škatuľu je možné otvárať spredu a z obidvoch strán, čo je presvedčivé pre fungovanie stroja.

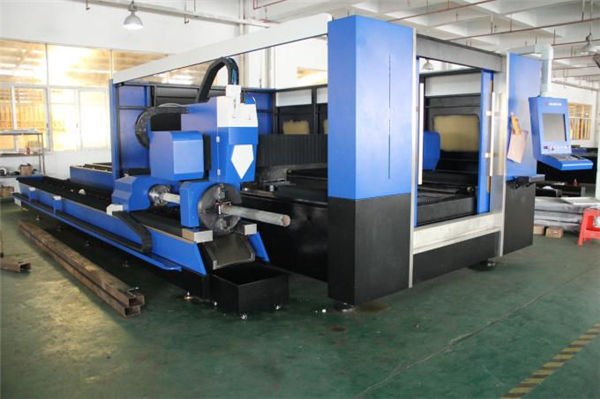

laserové rezacie zariadenie cypcut 3d, laserová vlnová dĺžka 1070 nm

Výhody laserového stroja na výrobu vlákien

1) Vynikajúca kvalita lúča: Menší priemer zaostrenia a vysoká efektivita práce, vysoká kvalita.
2) Vysoká rýchlosť rezania: Rezná rýchlosť je vyššia ako 60 m / min
3) Stabilný beh: Prijatie špičkových svetových importných vláknových laserov, stabilný výkon, kľúčové časti môžu
dosiahnuť 100 000 hodín;
4) Vysoká účinnosť pre fotoelektrickú konverziu: Porovnajte s laserovým rezacím zariadením CO2,
vlákno laserový rezací stroj má trikrát účinnosť fotoelektrickej konverzie
5) Nízka cena a nízka údržba: Šetrite energiu a chráňte životné prostredie. Fotoelektrický konverzný pomer
je až 25-30%. Nízka spotreba elektrickej energie je iba asi 20% až 30% tradičného CO2 lasera
Rezací stroj. Prenos po optických vláknach nemusí odrážať šošovku, šetrí náklady na údržbu;
6) Jednoduché operácie: prenos optickým vedením, žiadne nastavenie optickej dráhy;
7) Super flexibilné optické efekty: kompaktný dizajn, ľahko flexibilné výrobné požiadavky.

špecifikácia

Zdrojové médium laseravlákno
Rozsah rezu (L * W)3 000 mm x 1 500 mm
Zdvih Z nápravy250 mm
Max. rýchlosť polohovania120 m / min
Náprava X, Y Max. zrýchliť rýchlosť1,0 G
Chladiaca formaVodné chladenie
Vlnová dĺžka lasera1070nm


Výstupný výkon laserového zdroja



500 W / 1 000 W / 1 500 W / 2000 W

2 500 W / 3 000 W / 4 000 W

(Voliteľne)

Min. rezacia medzera≤ 0,1 mm
Presnosť polohovania náprav X, Y a Z± 0,03 mm
Opakovaná presnosť polohovania náprav X, Y a Z± 0,01 mm
Hrúbka rezaného materiálu (podľa materiálu)0,2 - 25 mm
Model vodičaImportovaný servomotor
Požiadavka na energiu380 V, 50/60 Hz
Pracovná teplota0-45 ℃
Nepretržitý pracovný čas24 hodín
Hmotnosť strojaAsi 12 000 kg
Celková úroveň ochrany napájaniaIP54

Podrobné obrázky

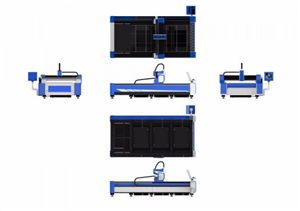

Názov: Telo stroja a príslušenstvo

a.600 ℃ tepelné spracovanie, 24-hodinové chladenie v peci, presné zváranie na ochranu CO2, aby sa zaistilo 20-ročné používanie bez deformácie.
b.Synchrónne osi X / Y / Z: Os Z môže prebiehať 150 mm a je vhodná na rezanie mnohých druhov plechov.
c.Vysoká kvalita zaručuje jeho odolnosť a ľahšiu údržbu.

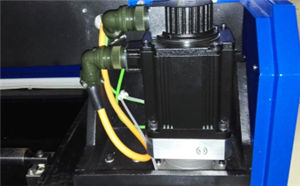

Názov:AC servomotor a vodič

Importovaný servomotor (os Y poháňaný dvoma servomotormi) spolu so sofistikovaným planétovým reduktorom zaisťuje stabilný, presný a spoľahlivý pohon.

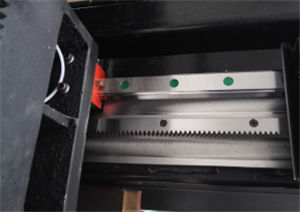

Názov:Presné lineárne vedenie

Pokročilý rezací systém, výkon lasera a pohyb servo navzájom dokonale ladia, dovezený vysoko presný systém pohonu ozubených kolies a hrebeňov, vymeniteľný dvojitý pracovný stôl, aby sa zaistila vyššia rýchlosť a presnosť spracovania.

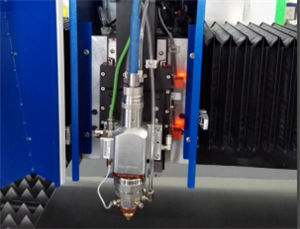

Názov:Rezacia hlava

Bezkontaktná rezacia hlava má funkciu automatického sledovania výšky a zabránenia kolízii, čo pri rovnakom výstupnom výkone výrazne zlepšuje rýchlosť rezania, plynulosť a presnosť rezania. Stručne povedané, účinnosť rezania sa môže zvýšiť.

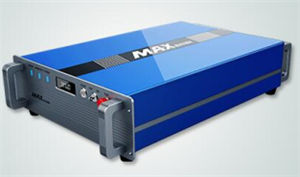

Názov:Laserový zdroj

vysoká rýchlosť, vysoká presnosť rezania a hladká rezná hrana









































































Rezanie vzoriek

výcvik

Po podpísaní zmluvy môže vaša spoločnosť zariadiť, aby technolog prišiel do našej továrne, aby sa naučil základným znalostiam o zariadeniach a prevádzkových náležitostiach, dostatočný čas na školenie asi 1-3 dni, obsah školení je nasledovný:
a) Spoločné školenie softvéru na kreslenie;
b) postupy výcviku na stroji a mimo neho;
c) význam parametrov ovládacieho panela a softvéru, nastavenie rozsahu parametrov;
d) základné čistenie a údržba stroja;
e) Časté riešenie problémov s hardvérom;
f) pozor na prevádzku,

záruka

a) .1Rok pre celý stroj na rezanie laserom na rezanie rúrok. (Poškodenie spôsobené človekom je dohodnuté.).
b) .Laserový zdroj 2-ročná záruka
c) .Životná údržba a dodávka náhradných dielov
d) .Voľný výcvik pre personál obsluhy. (Inžinier môže ísť do zahraničia.
