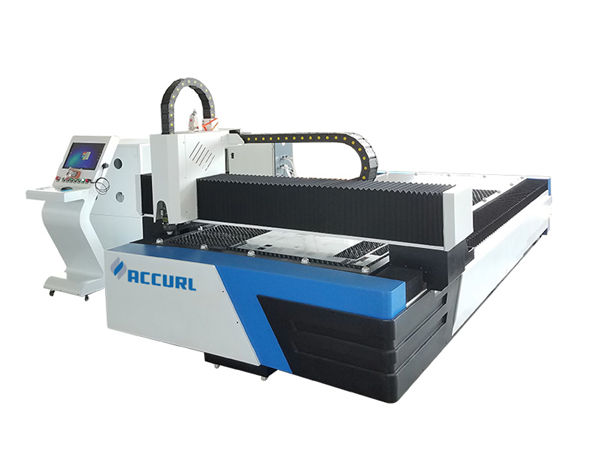

laserový rezací stroj na laserové rezanie ipg / raycus cnc laserová rezačka plechov

Detaily produktu

Certifikácia: CE
Platobné a dodacie podmienky:
Minimálne objednané množstvo: 1Set
Cena: obchodovateľné
Podrobnosti o balení: 1 * 20GP nádoba
Dodacia lehota: 30 dní
Platobné podmienky: L / C, D / A, T / T, D / P, Western Union

Podrobný popis produktu

použitie:	Všetok kovový materiál	Hrúbka rezu:	SS do 10 mm, MS do 22 cm
Typ lasera:	vlákno	CNC alebo nie:	Áno
Režim chladenia:	Vodné chladenie	Riadiaci softvér:	Cypcut
Podporovaný grafický formát:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Miesto pôvodu:	Čína
Číslo modelu::	TY-3015JB	Poskytovaný popredajný servis:	Inžinieri sú k dispozícii na servis strojov a zariadení v zámorí
Opakovaná presnosť:	+ -0,03 mm	Prevádzková teplota::	0 ° C až 45 ° C
Pracovná vlhkosť ::	5%-95%	Zdroj lasera:	Čínske alebo dovážané
Napätie::	AC380V ± 10% 50HZ (60HZ)	Oblasť kosenia:	3 000 x 1 500 mm, väčšie je možné prispôsobiť

Telo stroja

1. Telo stroja Taiyi s oceľovou štruktúrou 8 mm, tepelné spracovanie 600,, presné zváranie, aby sa zaistilo 20-ročné používanie bez deformácie.
2. Portál s odliatkom horčíkovej zliatiny, silná stabilita bez deformácie, rýchly pohyb.
3. Vysoko účinný zónovací fajčiarsky systém na oboch stranách tela stroja, Silný segmentovaný prach a zhromažďovanie fajčenia, zníži to poškodenie pracovníkov.
4. Dovezená presná redukcia príruby a servomotor, vysoká rýchlosť jazdy.
5. 70 čepelí a 6 posuvných tyčí na lôžku stroja, s uzavretými čepeľami na zníženie výstrahy stroja, posuvné lišty pracujúce s valcami na ľahké vkladanie a sťahovanie listov.
6. Ohybnú nakladaciu škatuľu je možné otvárať spredu a z obidvoch strán, čo je presvedčivé pre fungovanie stroja.

špecifikácia

Zdroj lasera	IPG / Raycus / Nlight
Telo stroja	štruktúra portálov
Pracovné cestovanie	Číslicový riadiaci stôl s vysoko presnou guľkovou skrutkou s podávačom
Maximálna rýchlosť jazdy	80 m / min
Presnosť polohy X / Y	0,03 mm / m
Zdroj	380 V 50 Hz / 60 Hz
X / Y opakovaná presnosť polohy	± 0,03 mm
Prevádzková teplota	0 ° C až 45 ° C
Max. Zrýchlenie	1,0 G
Hrubý výkon stroja	<16kV
Použité materiály	Tenká oceľ, nehrdzavejúca oceľ a iné druhy kovových plechov
Oblasť kosenia	3000 mm * 1500 mm / 4000 mm * 2000 mm / 6000 mm * 2000 mm
Celková váha	4500KGS

Referenčná tabuľka rezania

Výkon lasera	Maximálna hrúbka rezu
Výkon lasera	Uhlíková oceľ (mm)	Nehrdzavejúca oceľ (mm)	Hliník (mm)	mosadz (Mm)
800W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Vyššie uvedený parameter slúži len na informáciu

Podrobné obrázky

	Názov:Teleso stroja a príslušenstvoa.600 ℃ tepelné spracovanie, 24-hodinové chladenie v peci, presné zváranie na ochranu CO2, aby sa zaistilo 20-ročné používanie bez deformácie. b.Synchrónne osi X / Y / Z: Os Z môže prebiehať 150 mm a je vhodná na rezanie mnohých druhov plechov. c.Vysoká kvalita zaručuje jeho odolnosť a ľahšiu údržbu.
Názov:Trojfázový servomotor a driverDimportovaný servomotor (os Y poháňaný dvoma servomotormi) spolu so sofistikovaným planétovým reduktorom zaisťuje stabilný, presný a spoľahlivý pohon.
	Názov:Presné lineárne vodítkaRozšírený rezací systém, výkon lasera a pohyb servo navzájom dokonale vyhovujú, dovážaný vysoko presný systém pohonu ozubených kolies a hrebeňov, vymeniteľný dvojitý pracovný stôl, aby sa zaistila vyššia rýchlosť a presnosť spracovania.
Názov:Rezacia hlava Bezkontaktná rezacia hlava má funkciu automatického sledovania výšky a antikolízie, čo pri rovnakom výstupnom výkone výrazne zlepšuje rýchlosť rezania, plynulosť a presnosť rezania. Stručne povedané, účinnosť rezania sa môže zvýšiť.
	Názov:Rýchlosť lasera, vysoká presnosť rezania a hladká rezná hrana

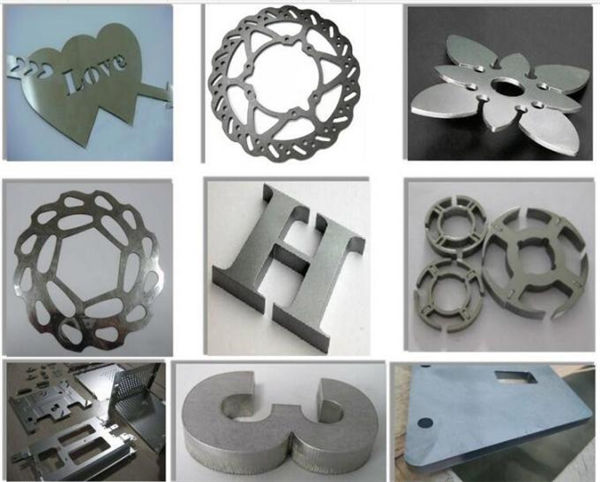

Rezanie vzoriek

výcvik

Po podpísaní zmluvy môže vaša spoločnosť zariadiť, aby technolog prišiel do našej továrne, aby sa naučil základným znalostiam o zariadeniach a prevádzkových náležitostiach, dostatočný čas na školenie asi 1-3 dni, obsah školení je nasledovný:
a) Spoločné školenie softvéru na kreslenie;
b) postupy výcviku na stroji a mimo neho;
c) význam parametrov ovládacieho panela a softvéru, nastavenie rozsahu parametrov;
d) základné čistenie a údržba stroja;
e) Časté riešenie problémov s hardvérom;
f) Pozor na prevádzku

záruka

a) .1Rok pre celý stroj (je dohodnuté poškodenie spôsobené človekom).
b) .Laserový zdroj 2-ročná záruka
c) .Životná údržba a dodávka náhradných dielov
d) .Voľný výcvik pre personál obsluhy. (Inžinier môže ísť do zahraničia.
