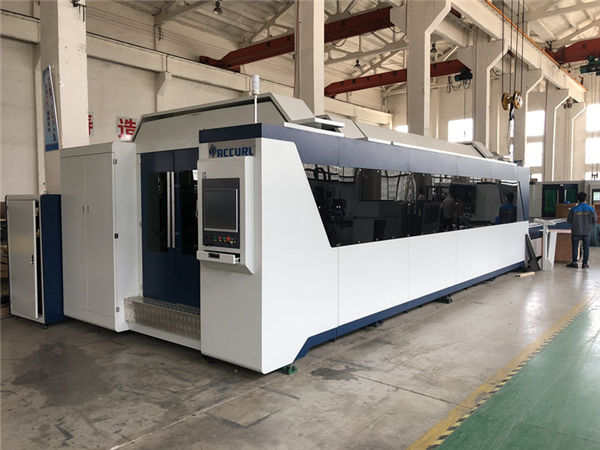

vysokorýchlostný štvorhranný laserový rezací stroj

vysokorýchlostný štvorhranný laserový rezací stroj

Detaily produktu


Certifikácia: CE
Platobné a dodacie podmienky:
Minimálne objednané množstvo: 1Set
Cena: obchodovateľné
Podrobnosti o balení: 1 * 40GP nádoba
Dodacia lehota: 30 dní
Platobné podmienky: L / C, D / A, T / T, D / P, Western Union

Podrobný popis produktu


aplikácie ::Všetok kovový materiálHrúbka rezu:SS do 12 mm, MS do 22 cm
Typ lasera ::Importovaný originálny vláknový laserMaximálna hrúbka rezu:20mm / SK; 10 mm / SS
Šírka min.linky:0,1mmRiadiaci softvér ::Cypcut
Podporovaný grafický formát ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTNázov značky ::TAIYI LASER
Opakovaná presnosť:+/- 0,03 mmPrevádzková teplota::0 ° C až 45 ° C
Režim chladenia:Vodné chladenieZdroj lasera:IPG / Nlight / Raycus / Max
Napätie::AC380V ± 10% 50HZ (60HZ)Oblasť kosenia:ø40 až ø200 X 6000 mm



Výhody laserového stroja na výrobu vlákien


1.Kompaktná štruktúra, malá podlahová plocha.

2. Stabilita a spoľahlivosť systému svetelnej dráhy a riadiaceho systému.

3.Vysoký výkon a nízke prevádzkové náklady, slávny vláknový laser IPG s životnosťou viac ako 100 tisíc hodín.

4.Vysoká kvalita a účinnosť rezania, rýchlosť rezania je až 15 m / min so vzhľadom a krásnou reznou hranou.

5.Vysoko presné servomotory, vodiace skrutky a vodiace cesty so známymi značkami na zabezpečenie účinnosti a presnosti, čo výrazne zvyšuje stabilitu a spoľahlivosť.

Funkcia a vlastníctvo


Prijatie svetového známeho laserového zdroja Dlaser Fiber v USA a rezacej hlavy s laserom USA Laser Mech a systému Dynamic Focus, dokáže rezať a dierovať rôzne druhy kovových materiálov s vysokou presnosťou a vysokou rýchlosťou.
Pretože laser je prenášaný vláknom, nie je potrebné udržiavať alebo upravovať optickú dráhu lasera. Výrazne znižuje chybovosť strojov a predlžuje životnosť.
Plocha rezania vo veľkom formáte spĺňa požiadavky rôznych druhov spracovania kovov.

Pretože laser je prenášaný vláknom, nie je potrebné udržiavať alebo upravovať optickú dráhu lasera. Výrazne znižuje chybovosť strojov a predlžuje životnosť.
Pretože laser je prenášaný vláknom, nie je potrebné udržiavať alebo upravovať optickú dráhu lasera. Výrazne znižuje chybovosť strojov a predlžuje sa životnosť.

špecifikácia


Model6000g
Zdrojové médium laseravlákno
Priemer rezu40 - 200 mm
Zdvih Z nápravy250 mm
Max. rýchlosť polohovania120 m / min
Náprava X, Y Max. zrýchliť rýchlosť1,0 G
Chladiaca formaVodné chladenie
Vlnová dĺžka lasera1070nm


Výstupný výkon laserového zdroja



500 W / 1 000 W / 1 500 W / 2000 W

2 500 W / 3 000 W / 4 000 W

(Voliteľne)

Min. rezacia medzera≤ 0,1 mm
Presnosť polohovania náprav X, Y a Z± 0,03 mm
Opakovaná presnosť polohovania náprav X, Y a Z± 0,01 mm
Hrúbka rezaného materiálu (podľa materiálu)0,2 - 25 mm
Model vodičaImportovaný servomotor
Požiadavka na energiu380 V, 50/60 Hz
Pracovná teplota0-45 ℃
Nepretržitý pracovný čas24 hodín
Hmotnosť strojaAsi 12 000 kg
Celková úroveň ochrany napájaniaIP54

Referenčná tabuľka hrúbky rezu


Výkon laseraMaximálna hrúbka rezu
Uhlíková oceľ (mm)Nehrdzavejúca oceľ (mm)Hliník (mm)mosadz

(Mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Vyššie uvedený parameter slúži len na informáciu



Rezné materiály


Vláknový laser dokáže rezať všetky druhy neželezných kovov, ako napríklad meď, hliník, tieto vysoko reflexné materiály a volfrám, a tiež môže rezať nehrdzavejúcu oceľ, uhlíkovú oceľ, mangánovú oceľ, pozinkovaný plech, hliníkovú platňu zo zliatiny hliníka a iné vzácne kovy. kovy.

Aplikačný priemysel


Vhodný pre nehrdzavejúcu oceľ, uhlíkovú oceľ, legovanú oceľ, meď, mosadz, oceľ, galvanizovanú oceľ, zliatinu niklu a titánu, zliatinu chrómu niklu a zliatiny titánu

Použitie laserového rezacieho stroja:

obrábanie kovov, výroba elektrických spínačov, letecký a kozmický priemysel, potravinárske stroje, textilné stroje, strojárske stroje, výroba lokomotív, poľnohospodárske a lesnícke stroje, výroba výťahov, špeciálne vozidlá, domáce spotrebiče, náradie, spracovanie, výroba IT, ropné stroje, potravinárske stroje, diamantové nástroje , zváranie, zváracie zariadenia, kovové materiály, dekoračná reklama, laserová povrchová úprava služieb zahraničného spracovania, ako sú všetky druhy strojárskeho priemyslu.

Podrobné obrázky






Názov:Telo stroja a príslušenstvo

a.600 ℃ tepelné spracovanie, 24-hodinové chladenie v peci, presné zváranie na ochranu CO2, aby sa zaistilo 20-ročné používanie bez deformácie.
b.Synchrónne osi X / Y / Z: Os Z môže prebiehať 150 mm a je vhodná na rezanie mnohých druhov plechov.
c.Vysoká kvalita zaručuje jeho odolnosť a ľahšiu údržbu.

Názov:AC servomotor a vodič

Importovaný servomotor (os Y poháňaný dvoma servomotormi) spolu so sofistikovaným planétovým reduktorom zaisťuje stabilný, presný a spoľahlivý pohon.





Názov:Presné lineárne vedenie

Pokročilý rezací systém, výkon lasera a pohyb servo navzájom dokonale ladia, dovezený vysoko presný systém pohonu ozubených kolies a hrebeňov, vymeniteľný dvojitý pracovný stôl, aby sa zaistila vyššia rýchlosť a presnosť spracovania.

Názov:Rezacia hlava



Bezkontaktná rezacia hlava má funkciu automatického sledovania výšky a zabránenia kolízii, čo pri rovnakom výstupnom výkone výrazne zlepšuje rýchlosť rezania, plynulosť a presnosť rezania. Stručne povedané, účinnosť rezania sa môže zvýšiť.





Názov:Laserový zdroj

vysoká rýchlosť, vysoká presnosť rezacej línie a smo

Rezanie vzoriek


Predpredajný servis


1. bezplatné rezanie vzoriek,

Pre rezanie / testovanie vzoriek zadarmo, pošlite nám svoj súbor CAD, urobíme rezanie tu a urobíme video, aby sme vám ukázali rezanie, alebo pošlite vzorku, aby ste skontrolovali kvalitu rezania.

2. Prispôsobený dizajn stroja

Podľa aplikácie zákazníka môžeme náš stroj zodpovedajúcim spôsobom revidovať z dôvodu pohodlia zákazníka a vysokej efektívnosti výroby.



Servis po predaji


#. Pri spracovaní výroby naši profesionálni technickí inžinieri kontrolujú spracovanie, aby zabezpečili kvalitu výrobkov
#. Každý stroj musí byť pred dodaním testovaný na 8 hodín, všetky sú úplne kvalifikované.
#. 18 mesiacov záruka na celý stroj.
#. Hlavné diely (okrem spotrebného materiálu) sa musia v prípade problémov bezplatne vymeniť
počas záručnej doby.
#. Celoživotná údržba zadarmo.
#. Spotrebné diely poskytneme za agentúrnu cenu, keď budete potrebovať výmenu.
#. Stroj bol pred dodávkou nastavený.
#. V prípade potreby môžete do vašej spoločnosti poslať našich zamestnancov, aby ich nainštalovali alebo upravili

záruka


a) .1Rok pre celé laserové rezacie zariadenie s vláknami. (Poškodenie spôsobené človekom je dohodnuté.).
b) .Laserový zdroj 2-ročná záruka
c) .Životná údržba a dodávka náhradných dielov
d) .Voľný výcvik pre personál obsluhy. (Inžinier môže ísť do zahraničia.

FAQ


Otázka 1: Ako pre mňa môžem získať najlepší stroj?
Môžete nám povedať svoj pracovný materiál, podrobnú prácu podľa obrázka alebo vedio, aby sme mohli posúdiť, či náš stroj vyhovuje vašim potrebám alebo nie. Potom vám môžeme dať najlepší model, ktorý závisí od našich skúseností.

Q2: Toto je prvýkrát, keď používam tento druh stroja, je ľahké ho ovládať?
Zašleme vám príručku a príručku vedio v angličtine, ktorá vás naučí, ako obsluhovať stroj. Ak sa vám stále nedarí naučiť sa ho používať, môžeme vám pomôcť pomocou online pomocného softvéru „Teamviewer“. Alebo môžeme hovoriť telefonicky, e-mailom alebo iným kontaktným spôsobom.

Otázka č. 3: Ako mám postupovať, ak má stroj namiesto mňa problém?
Mohli by sme vám poslať bezplatné diely v záručnej dobe, ak majú stroje akýkoľvek problém pri bežnom používaní.

Q4: Zabezpečujete prepravu pre stroje?
Áno, vážení zákazníci, za cenu FOB alebo CIF vybavíme zásielku. Za cenu EXW musia klienti zabezpečiť prepravu sami alebo ich agentmi.
