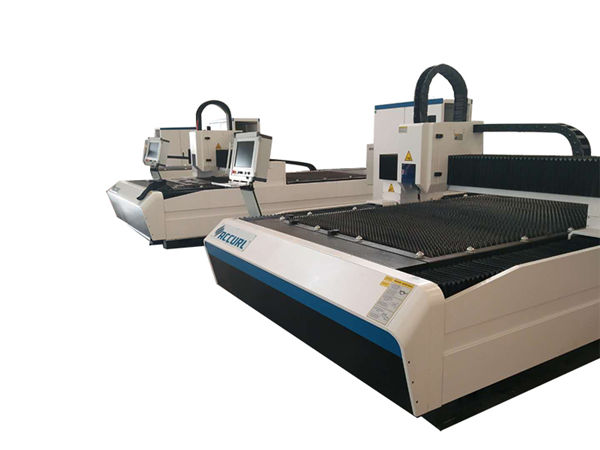

stroje na rezanie kovov laserovým rezaním / zariadenia na rezanie ocele

Detaily produktu

Certifikácia: CE
Platobné a dodacie podmienky:
Minimálne objednané množstvo: 1Set
Cena: obchodovateľné
Podrobnosti o balení: 1 * 40GP nádoba
Dodacia lehota: 30 dní
Platobné podmienky: L / C, D / A, T / T, D / P, Western Union

Podrobný popis produktu

aplikácie ::	Všetok kovový materiál	Hrúbka rezu:	SS do 12 mm, MS do 22 cm
Typ lasera ::	Importovaný originálny vláknový laser	Názov:	Vláknový laserový rezací stroj
Šírka min.linky:	0,1mm	Podporovaný grafický formát ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Maximálne zrýchlenie:	1G	Opakovaná presnosť:	+/- 0,03 mm
Prevádzková teplota::	0 ° C až 45 ° C	Režim chladenia:	Vodné chladenie
Hmotnosť (kg):	4600	Napätie::	AC380V ± 10% 50HZ (60HZ)

Výhody laserového stroja na výrobu vlákien

1. Vynikajúca kvalita dráhy: Menšia laserová bodka a vysoká efektivita práce, vysoká kvalita.
2. Vysoká rezná rýchlosť: rezná rýchlosť je 2 až 3-krát väčšia ako pri rezaní laserovým rezacím strojom s CO2.
3. Stabilný beh: prijať špičkové svetové dovozné vláknové lasery, stabilný pe
dosahovanie kľúčových častí môže dosiahnuť 100 000 hodín;
4. Vysoká účinnosť pre fotoelektrickú konverziu: V porovnaní s CO2 laserovým rezacím strojom má vlákno laserový rezací stroj trojnásobnú účinnosť fotoelektrickej konverzie.
5. Nízke náklady: Šetrite energiu a chráňte životné prostredie. Miera fotoelektrickej konverzie je až 25-30%. Nízka spotreba elektrickej energie je iba asi 20% až 30% tradičného CO2 laserového rezacieho stroja.
6. Nízka údržba: prenos optickým vedením nemusí odrážať šošovky, šetrí náklady na údržbu;
7 Ľahké ovládanie: prenos optickým vedením, žiadne nastavenie optickej dráhy.

Hlavné vlastnosti laserového rezacieho stroja na vlákna

1) Prijatie svetového známeho laserového zdroja lasera Dlaser Fiber a rezacej hlavy USA Laser Mech &
Systém Dynamic Focus System dokáže s vysokou presnosťou rezať a dierovať rôzne druhy kovových materiálov
a vysoká rýchlosť.
2) Pretože laser je prenášaný vláknom, nie je potrebné udržiavať alebo upravovať optickú dráhu lasera.
Výrazne znižuje chybovosť strojov a predlžuje životnosť.
3) Veľkoformátová oblasť rezania spĺňa požiadavky rôznych druhov spracovania kovov.

špecifikácia

Zdrojové médium lasera	vlákno
Rozsah rezu (L * W)	3 000 mm x 15 000 mm
Zdvih Z nápravy	250 mm
Max. rýchlosť polohovania	120 m / min
Náprava X, Y Max. zrýchliť rýchlosť	1,0 G
Chladiaca forma	Vodné chladenie
Vlnová dĺžka lasera	1070nm
Výstupný výkon laserového zdroja	500 W / 1 000 W / 1 500 W / 2000 W 2 500 W / 3 000 W / 4 000 W (Voliteľne)
Min. rezacia medzera	≤ 0,1 mm
Presnosť polohovania náprav X, Y a Z	± 0,03 mm
Opakovaná presnosť polohovania náprav X, Y a Z	± 0,01 mm
Hrúbka rezaného materiálu (podľa materiálu)	0,2 - 25 mm
Model vodiča	Importovaný servomotor
Požiadavka na energiu	380 V, 50/60 Hz
Pracovná teplota	0-45 ℃
Nepretržitý pracovný čas	24 hodín
Hmotnosť stroja	Asi 8600 kg
Celková úroveň ochrany napájania	IP54

Referenčná tabuľka hrúbky rezu

Výkon lasera	Maximálna hrúbka rezu
Výkon lasera	Uhlíková oceľ (mm)	Nehrdzavejúca oceľ (mm)	Hliník (mm)	mosadz (Mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Vyššie uvedený parameter slúži len na informáciu

Aplikačné materiály

Fiber Laser Cutting Equipment je vhodný na rezanie kovov ako nerezový plech, plech z mäkkej ocele, plech z uhlíkovej ocele, plech z legovanej ocele, plech z pružinovej ocele, plech, plech, pozinkovaný plech, pozinkovaný plech, hliníkový plech, medený plech, mosadzný plech, bronzový plech , Zlatá doska, Strieborná doska, Titánová doska, Plech, Plech, Rúry a rúrky, atď.

Aplikačný priemysel

Vláknové laserové rezacie stroje sa široko používajú pri výrobe billboardov, reklamy, značiek, nápisov, kovových listov, LED listov, kuchynského tovaru, reklamných listov, spracovania plechu, kovových komponentov a ich častí, železa, podvozkov, regálov a skriniek, kovových remesiel, kovové výrobky, rezanie panelov výťahov, železiarsky tovar, autodiely, rám okuliarov, elektronické súčiastky, štítky atď.

Podrobné obrázky

	Názov:Teleso stroja a príslušenstvoa.600 ℃ tepelné spracovanie, 24-hodinové chladenie v peci, presné zváranie na ochranu CO2, aby sa zaistilo 20-ročné používanie bez deformácie. b.Synchrónne osi X / Y / Z: Os Z môže prebiehať 150 mm a je vhodná na rezanie mnohých druhov plechov. c.Vysoká kvalita zaručuje jeho odolnosť a ľahšiu údržbu.
Názov:Trojfázový servomotor a driverDimportovaný servomotor (os Y poháňaný dvoma servomotormi) spolu so sofistikovaným planétovým reduktorom zaisťuje stabilný, presný a spoľahlivý pohon.
	Názov:Presné lineárne vodítkaRozšírený rezací systém, výkon lasera a pohyb servo navzájom dokonale vyhovujú, dovážaný vysoko presný systém pohonu ozubených kolies a hrebeňov, vymeniteľný dvojitý pracovný stôl, aby sa zaistila vyššia rýchlosť a presnosť spracovania.
Názov:Rezacia hlava Bezkontaktná rezacia hlava má funkciu automatického sledovania výšky a zabránenia kolízii, čo pri rovnakom výstupnom výkone výrazne zlepšuje rýchlosť rezania, plynulosť a presnosť rezania. Stručne povedané, účinnosť rezania sa môže zvýšiť.
	Názov:Rýchlosť lasera, vysoká presnosť rezania a hladká rezná hrana

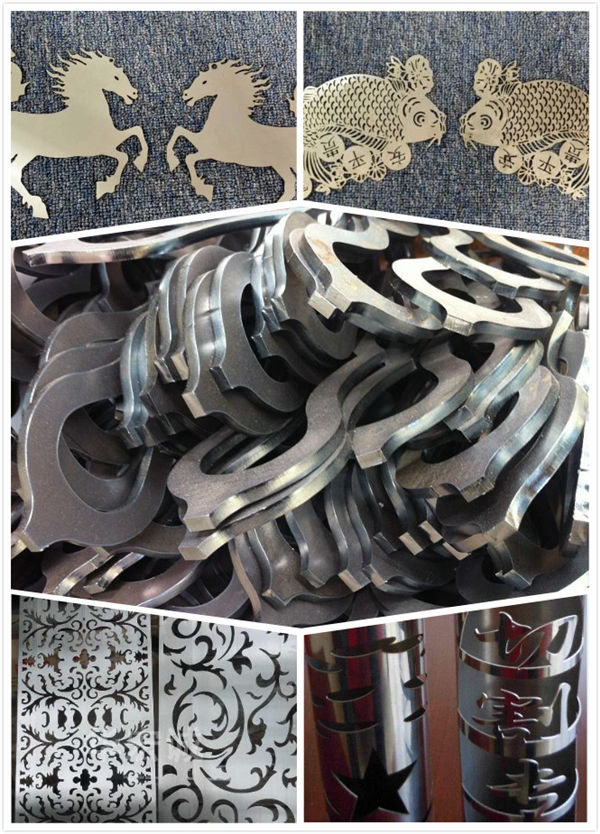

Rezanie vzoriek

výcvik

Popredajný servis, od školenia po inštaláciu stroja (3 spôsoby):

1.Výcvik videa a používateľskej príručky v angličtine, ktorý sa má ponúknuť na inštaláciu, prevádzku, údržbu a odstraňovanie problémov, a technický sprievodca, ktorý sa má ponúkať e-mailom, faxom, telefónom / whatsapp / skype // atď., Keď sa stretnete niektoré problémy s inštaláciou, používaním alebo nastavením.
2. Vaša spoločnosť môže zariadiť, aby technolog prišiel do našej továrne, aby sa naučil základné vedomosti o zariadeniach a prevádzkových náležitostiach, dostatočný čas na školenie asi 3-5 dní, obsah školení je nasledujúci:
a) Spoločné školenie softvéru na kreslenie;
b) postupy výcviku na stroji a mimo neho;
c) Význam parametrov ovládacieho panela a softvéru, nastavenie rozsahu parametrov
d) základné čistenie a údržba stroja;
e) Časté riešenie problémov s hardvérom;
f) Pozor na prevádzku.
3. Výcviková služba pod dohľadom. víza, cestovné a ubytovanie budú hradené na náklady zákazníka. Počas tréningového obdobia je lepšie zabezpečiť prekladateľa pre oboch našich inžinierov. Tréningový čas: 3 - 5 dní.

záruka

a) .1Rok pre celý stroj (je dohodnuté poškodenie spôsobené človekom).
b) .Laserový zdroj 2-ročná záruka
c) .Životná údržba a dodávka náhradných dielov
d) .Voľný výcvik pre personál obsluhy. (Inžinier môže ísť do zahraničia.

Balenie a preprava

1.Naše drevené puzdro je po ošetrení fumigáciou.Nehodnotená kontrola dreva, čo šetrí čas na prepravu.
2.Všetky náhradné diely stroja boli pokryté niektorými mäkkými materiálmi, hlavne perleťovou vlnou.
Aby ste predišli všetkým poškodeniam, ktoré by sa mohli vyskytnúť pri dodávke. Po zakrytí plastového obalu ho pevne zabalte, uistite sa, že sú zakryté mäkké materiály neporušené, a zároveň sa vyvarujte vodotesnosti a odolnosti voči korózii.
3.Vonkajšie je drevené puzdro s pevným debnením.
4.Dno dreveného puzdra má pevný železný zdvihák, ktorý je vhodný na manipuláciu a prepravu.
