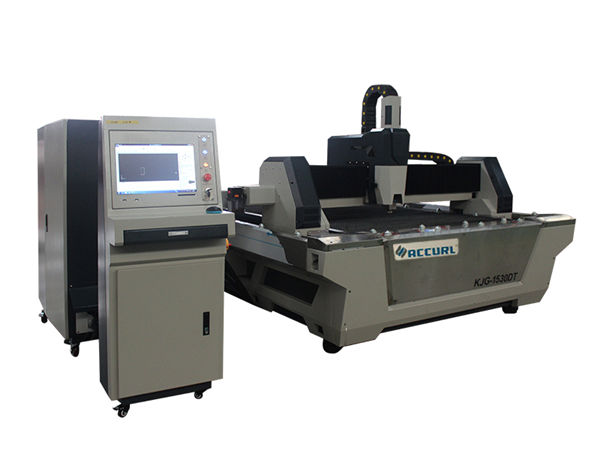

CNC laserové rezacie zariadenie z nerezovej ocele rezačka plechu s výmenným stolom

Detaily produktu

---

Certifikácia: CE
Platobné a dodacie podmienky:
Minimálne objednané množstvo: 1Set
Cena: obchodovateľné
Podrobnosti o balení: 1 * 40GP nádoba
Dodacia lehota: 30 dní
Platobné podmienky: L / C, D / A, T / T, D / P, Western Union

Podrobný popis produktu

---

aplikácie ::	Všetok kovový materiál	Hrúbka rezu:	SS do 10 mm, MS do 22 cm
Typ lasera ::	vlákno	CNC alebo nie ::	Áno
Režim chladenia ::	Vodné chladenie	Riadiaci softvér ::	Cypcut
Podporovaný grafický formát ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Miesto pôvodu::	Čína
Číslo modelu::	TY-6020JB	Poskytovaný popredajný servis ::	Inžinieri sú k dispozícii na servis strojov a zariadení v zámorí
Opakovaná presnosť:	+ -0,03 mm	Prevádzková teplota::	0 ° C až 45 ° C
Pracovná vlhkosť ::	5%-95%	Zdroj lasera:	Čínske alebo dovážané
Napätie::	AC380V ± 10% 50HZ (60HZ)	Oblasť kosenia:	6000x2000mm



Popis produktu

---

Vláknový laserový rezací stroj série JB s plným ochranným krytom
Obzvlášť vhodný pre nehrdzavejúcu oceľ, uhlíkovú oceľ, pozinkovanú platňu atď.
Široko používaný v plechových výrobkoch, oceľových konštrukciách, presných strojoch, autodieloch, sklách, šperkoch,
štítok, reklama, remeslá, elektronika, hračky, obaly a ďalšie priemyselné odvetvia

Hlavné vlastnosti laserového rezacieho stroja na vlákna

---

Telo stroja:
1. Telo stroja Taiyi s oceľovou štruktúrou 8 mm, tepelné spracovanie 600,, presné zváranie, aby sa zaistilo 20-ročné používanie bez deformácie.
2. Portál s odliatkom horčíkovej zliatiny, silná stabilita bez deformácie, rýchly pohyb.
3. Vysoko účinný zónovací fajčiarsky systém na oboch stranách tela stroja, Silný segmentovaný prach a zhromažďovanie fajčenia, zníži to poškodenie pracovníkov.
4. Dovezená presná redukcia príruby a servomotor, vysoká rýchlosť jazdy.
5. 70 čepelí a 6 posuvných tyčí na lôžku stroja, s uzavretými čepeľami na zníženie výstrahy stroja, posuvné lišty pracujúce s valcami na ľahké vkladanie a sťahovanie listov.
6. Ohybnú nakladaciu škatuľu je možné otvárať spredu a z obidvoch strán, čo je presvedčivé pre fungovanie stroja.

špecifikácia

---

Zdrojové médium lasera	vlákno
Rozsah rezu (L * W)	6000 mm x 2000 mm
Zdvih Z nápravy	250 mm
Max. rýchlosť polohovania	120 m / min
Náprava X, Y Max. zrýchliť rýchlosť	1,0 G
Chladiaca forma	Vodné chladenie
Vlnová dĺžka lasera	1070nm
Výstupný výkon laserového zdroja	1 000 W / 1 500 W / 2 000 W 2 500 W / 3 000 W / 4 000 W (Voliteľne)
Min. rezacia medzera	≤ 0,1 mm
Presnosť polohovania náprav X, Y a Z	± 0,03 mm
Opakovaná presnosť polohovania náprav X, Y a Z	± 0,01 mm
Hrúbka rezaného materiálu (podľa materiálu)	0,2 - 25 mm
Model vodiča	Importovaný servomotor
Požiadavka na energiu	380 V, 50/60 Hz
Pracovná teplota	0-45 ℃
Nepretržitý pracovný čas	24 hodín
Hmotnosť stroja	Asi 12 000 kg
Celková úroveň ochrany napájania	IP54

Referenčná tabuľka hrúbky rezu

---

Výkon lasera	Maximálna hrúbka rezu
	Uhlíková oceľ (mm)	Nehrdzavejúca oceľ (mm)	Hliník (mm)	mosadz (Mm)
800W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Vyššie uvedený parameter slúži len na informáciu

Použité materiály

---

Nehrdzavejúca oceľ, uhlíková oceľ, legovaná oceľ, kremíková oceľ, pružinová oceľ, galvanizovaná doska, morená doska, mosadzná doska, medená doska, hliníková doska, atď.
Výhody laserového rezacieho stroja na vlákna
1. V porovnaní s tradičným laserom je vláknový laser šetrnejší k životnému prostrediu:
2. Oveľa nižšia spotreba energie: účinnosť fotoelektrickej konverzie vláknového lasera 15x vyššia ako v prípade klasického lasera.
3. Vyššia kvalita laserového bodu: jednomodulový laserový zdroj
4. Nižšia spotreba: Náhradné diely sú iba ochranné šošovky a tryska. Spotreba elektrickej energie od 6 kW do 16 kW s rôznym výkonom lasera.
5. Vysoko automatizovaná: Prijíma digitálne riadenie, môžeme importovať súbor z AUTO CAD priamo do rezacieho softvéru. Akékoľvek artefakty je možné rezať, navyše je tu inteligentná funkcia sadzenia, a tak možno v najväčšej miere ušetriť náklady na suroviny.
6. Vysoká efektivita rezania: Vďaka prenosovým vlastnostiam lasera má laserové rezacie zariadenie mnoho súprav CNC pracovných staníc na realizáciu numerického riadenia. Potrebujete iba zmeniť program CNC tak, aby rezal iný tvar, ako aj pre dvojrozmerné a trojrozmerné rezanie.

Podrobné obrázky

---

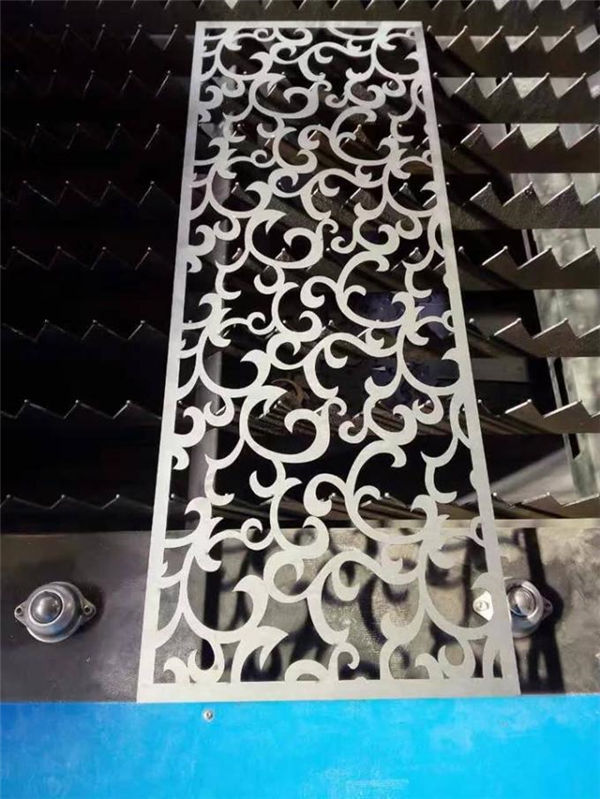

Rezanie vzoriek

---

výcvik

---

Popredajný servis, od školenia po inštaláciu stroja (3 spôsoby):
1.Výcvik videa a používateľskej príručky v angličtine, ktorý sa má ponúknuť na inštaláciu, prevádzku, údržbu a odstraňovanie problémov, a technický sprievodca, ktorý sa má ponúkať e-mailom, faxom, telefónom / whatsapp / skype // atď., Keď sa stretnete niektoré problémy s inštaláciou, používaním alebo nastavením.
2. Vaša spoločnosť môže zariadiť, aby technolog prišiel do našej továrne, aby sa naučil základné vedomosti o zariadeniach a prevádzkových náležitostiach, dostatočný čas na školenie asi 3-5 dní, obsah školení je nasledujúci:
a) Spoločné školenie softvéru na kreslenie;
b) postupy výcviku na stroji a mimo neho;
c) Význam parametrov ovládacieho panela a softvéru, nastavenie rozsahu parametrov
d) základné čistenie a údržba stroja;
e) Časté riešenie problémov s hardvérom;
f) Pozor na prevádzku.
3. Výcviková služba pod dohľadom. víza, cestovné a ubytovanie budú hradené na náklady zákazníka. Počas tréningového obdobia je lepšie zabezpečiť prekladateľa pre oboch našich inžinierov. Tréningový čas: 3 - 5 dní.

záruka

---

a) .1Rok pre celý stroj (je dohodnuté poškodenie spôsobené človekom).
b) .Laserový zdroj 2-ročná záruka
c) .Životná údržba a dodávka náhradných dielov
d) .Voľný výcvik pre personál obsluhy. (Inžinier môže ísť do zahraničia.
