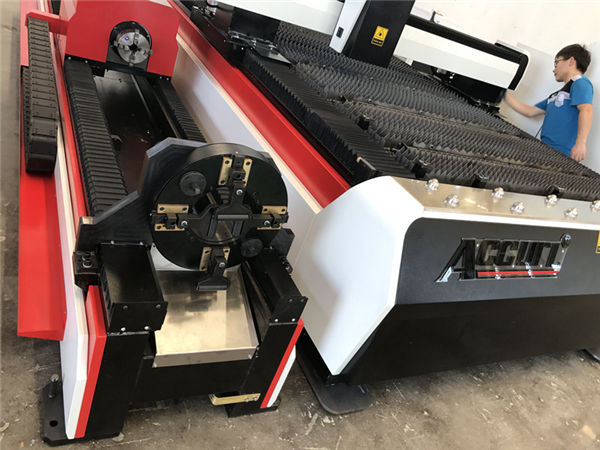

ss rúrky 3d laserový rezací stroj / 3-osová rezačka plechov

Detaily produktu

Certifikácia: CE

Platobné a dodacie podmienky:

Minimálne objednané množstvo: 1Set

Cena: obchodovateľné

Podrobnosti o balení: 1 * 20GP nádoba

Dodacia lehota: 30 dní

Platobné podmienky: L / C, D / A, T / T, D / P, Western Union, L / C

Dodávka: 50 sád mesačne

Podrobný popis produktu

aplikácie ::	Všetok kovový materiál	Hrúbka rezu:	SS do 10 mm, MS do 22 cm
Typ lasera ::	vlákno	CNC alebo nie ::	Áno
Režim chladenia ::	Vodné chladenie	Riadiaci softvér ::	Cypcut
Podporovaný grafický formát ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Miesto pôvodu::	Čína
Číslo modelu::	TY-3015DG	Poskytovaný popredajný servis ::	Inžinieri sú k dispozícii na servis strojov a zariadení v zámorí
Opakovaná presnosť:	+ -0,03 mm	Prevádzková teplota::	0 ° C až 45 ° C
Pracovná vlhkosť ::	5%-95%	Rozsah rezania rúr:	20-130mmx3000mm
Napätie::	AC380V ± 10% 50HZ (60HZ)	Oblasť kosenia:	3 000 x 1 500 mm, väčšie je možné prispôsobiť

Telo stroja

1. Telo stroja Taiyi s oceľovou štruktúrou 8 mm, tepelné spracovanie 600,, presné zváranie, aby sa zaistilo 20-ročné používanie bez deformácie.

2. Portál s odliatkom horčíkovej zliatiny, silná stabilita bez deformácie, rýchly pohyb.

3. Vysoko účinný zónovací fajčiarsky systém na oboch stranách tela stroja, Silný segmentovaný prach a zhromažďovanie fajčenia, zníži to poškodenie pracovníkov.

4. Dovezená presná redukcia príruby a servomotor, vysoká rýchlosť jazdy.

5. 70 čepelí a 6 posuvných tyčí na lôžku stroja, s uzavretými čepeľami na zníženie výstrahy stroja, posuvné lišty pracujúce s valcami na ľahké vkladanie a sťahovanie listov.

6. Ohybnú nakladaciu škatuľu je možné otvárať spredu a z obidvoch strán, čo je presvedčivé pre fungovanie stroja.

Výhoda stroja na rezanie vláknami laserom

1. V porovnaní s tradičným laserom je vláknový laser šetrnejší k životnému prostrediu:
2. Oveľa nižšia spotreba energie: účinnosť fotoelektrickej konverzie vláknového lasera 15x vyššia ako v prípade klasického lasera.
3. Vyššia kvalita laserového bodu: jednomodulový laserový zdroj
4. Nižšia spotreba: Spotreba elektrickej energie je nižšia ako 7 kW za hodinu.

Analýza nákladov za hodinu
Nie.	položka	Rezanie SS (1 mm)	Rezacia oceľ (5 mm)	Poznámka
1	elektrický	1.4USD / hod	1.4USD / hod	1. Ak na rezanie použijeme vzduch, potom náklady = elektrický náboj vzduchového kompresora + elektrický stroj + spotrebovávame časti 2. Náklady, ktoré sme počítali na základe miestnych poplatkov v Dongguan, existujú v prípade rôznych krajín určité nezrovnalosti. 3. Pre rezanie rôznych hrúbok, existujú rôzne nárazy
2	Plyn (N2 / O2)	2USD / hod	1.4USD / hod
3	Ochranná šošovka, tryska	0.06USD / hod	0.07USD / hod
Celkové náklady		3.46USD / hod	2.87USD / hod

špecifikácia

Model	TY-3015DG
Zdrojové médium lasera	vlákno
Rozsah rezu (L * W)	3 000 mm x 1 500 mm
Zdvih Z nápravy	250 mm
Max. rýchlosť polohovania	120 m / min
Náprava X, Y Max. zrýchliť rýchlosť	1,0 G
Chladiaca forma	Vodné chladenie
Vlnová dĺžka lasera	1070nm
Výstupný výkon laserového zdroja	500 W / 1 000 W / 1 500 W / 2000 W 2 500 W / 3 000 W / 4 000 W (Voliteľne)
Min. rezacia medzera	≤ 0,1 mm
Presnosť polohovania náprav X, Y a Z	± 0,03 mm
Opakovaná presnosť polohovania náprav X, Y a Z	± 0,01 mm
Hrúbka rezaného materiálu (podľa materiálu)	0,2 - 25 mm
Model vodiča	Importovaný servomotor
Požiadavka na energiu	380 V, 50/60 Hz
Pracovná teplota	0-45 ℃
Nepretržitý pracovný čas	24 hodín
Hmotnosť stroja	Asi 12 000 kg
Celková úroveň ochrany napájania	IP54

Podrobné obrázky

	Názov:Telo stroja a príslušenstvo a.600 ℃ tepelné spracovanie, 24-hodinové chladenie v peci, presné zváranie na ochranu CO2, aby sa zaistilo 20-ročné používanie bez deformácie. b.Synchrónne osi X / Y / Z: Os Z môže prebiehať 150 mm a je vhodná na rezanie mnohých druhov plechov. c.Vysoká kvalita zaručuje jeho odolnosť a ľahšiu údržbu.
Názov:AC servomotor a vodič Importovaný servomotor (os Y poháňaný dvoma servomotormi) spolu so sofistikovaným planétovým reduktorom zaisťuje stabilný, presný a spoľahlivý pohon.
	Názov:Presné lineárne vedenie Pokročilý rezací systém, výkon lasera a pohyb servo navzájom dokonale ladia, dovezený vysoko presný systém pohonu ozubených kolies a hrebeňov, vymeniteľný dvojitý pracovný stôl, aby sa zaistila vyššia rýchlosť a presnosť spracovania.
Názov:Rezacia hlava Bezkontaktná rezacia hlava má funkciu automatického sledovania výšky a zabránenia kolízii, čo pri rovnakom výstupnom výkone výrazne zlepšuje rýchlosť rezania, plynulosť a presnosť rezania. Stručne povedané, účinnosť rezania sa môže zvýšiť.
	Názov:Laserový zdroj vysoká rýchlosť, vysoká presnosť rezania a hladká rezná hrana

Názov:Telo stroja a príslušenstvo

a.600 ℃ tepelné spracovanie, 24-hodinové chladenie v peci, presné zváranie na ochranu CO2, aby sa zaistilo 20-ročné používanie bez deformácie.
b.Synchrónne osi X / Y / Z: Os Z môže prebiehať 150 mm a je vhodná na rezanie mnohých druhov plechov.
c.Vysoká kvalita zaručuje jeho odolnosť a ľahšiu údržbu.

Názov:AC servomotor a vodič

Importovaný servomotor (os Y poháňaný dvoma servomotormi) spolu so sofistikovaným planétovým reduktorom zaisťuje stabilný, presný a spoľahlivý pohon.

Názov:Presné lineárne vedenie

Pokročilý rezací systém, výkon lasera a pohyb servo navzájom dokonale ladia, dovezený vysoko presný systém pohonu ozubených kolies a hrebeňov, vymeniteľný dvojitý pracovný stôl, aby sa zaistila vyššia rýchlosť a presnosť spracovania.

Názov:Rezacia hlava

Bezkontaktná rezacia hlava má funkciu automatického sledovania výšky a zabránenia kolízii, čo pri rovnakom výstupnom výkone výrazne zlepšuje rýchlosť rezania, plynulosť a presnosť rezania. Stručne povedané, účinnosť rezania sa môže zvýšiť.

Názov:Laserový zdroj

vysoká rýchlosť, vysoká presnosť rezania a hladká rezná hrana

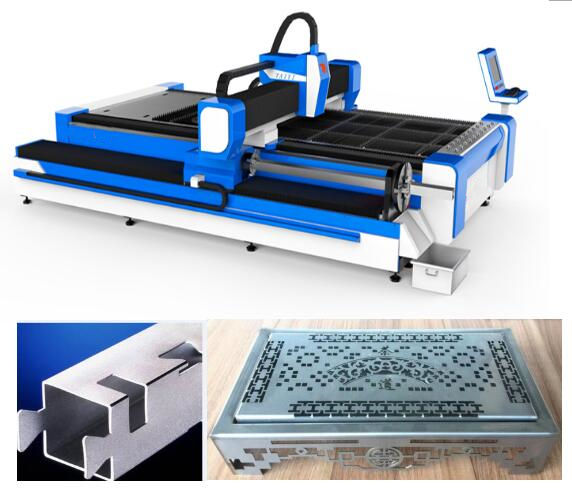

Rezanie vzoriek

výcvik

Po podpísaní zmluvy môže vaša spoločnosť zariadiť, aby technolog prišiel do našej továrne, aby sa naučil základným znalostiam o zariadeniach a prevádzkových náležitostiach, dostatočný čas na školenie asi 1-3 dni, obsah školení je nasledovný:
a) Spoločné školenie softvéru na kreslenie;
b) postupy výcviku na stroji a mimo neho;
c) význam parametrov ovládacieho panela a softvéru, nastavenie rozsahu parametrov;
d) základné čistenie a údržba stroja;
e) Časté riešenie problémov s hardvérom;
f) pozor na prevádzku,

Záruka laserového rezacieho stroja na rúrky a plechy SS

a) .1Rok pre celý stroj (je dohodnuté poškodenie spôsobené človekom).
b) .Laserový zdroj 2-ročná záruka
c) .Životná údržba a dodávka náhradných dielov
d) .Voľný výcvik pre personál obsluhy. (Inžinier môže ísť do zahraničia.
