stroj na rezanie vlákien a rúrok

Detaily produktu

Certifikácia: CE
Platobné a dodacie podmienky:
Minimálne objednané množstvo: 1Set
Cena: obchodovateľné
Podrobnosti o balení: 1 * 20GP nádoba
Dodacia lehota: 30 dní
Platobné podmienky: L / C, D / A, T / T, D / P, Western Union, L / C
Dodávka: 50 sád mesačne

Podrobný popis produktu

aplikácie ::	Všetok kovový materiál	Hrúbka rezu:	SS do 10 mm, MS do 22 cm
Typ lasera ::	vlákno	CNC alebo nie ::	Áno
Režim chladenia ::	Vodné chladenie	Riadiaci softvér ::	Cypcut
Podporovaný grafický formát ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Miesto pôvodu::	Čína
Číslo modelu::	TY-3015DG	Poskytovaný popredajný servis ::	Inžinieri sú k dispozícii na servis strojov a zariadení v zámorí
Opakovaná presnosť:	+ -0,03 mm	Prevádzková teplota::	0 ° C až 45 ° C
Pracovná vlhkosť ::	5%-95%	Zdroj lasera:	Čínske alebo dovážané
Napätie::	AC380V ± 10% 50HZ (60HZ)	Oblasť kosenia:	3 000 x 1 500 mm, väčšie je možné prispôsobiť

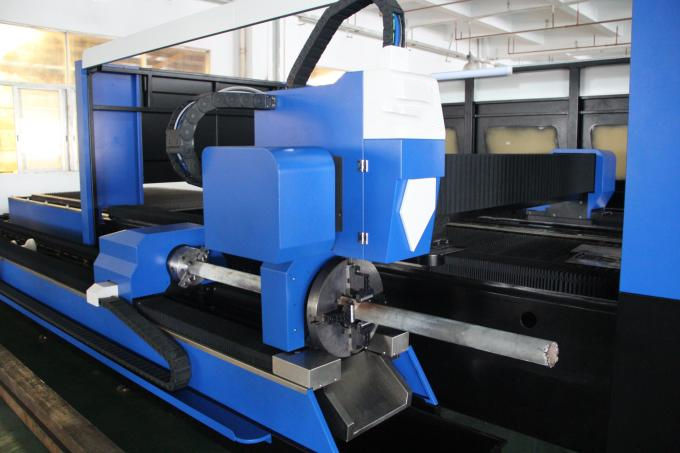

Vláknový laserový rezací stroj na rúry a plechy

Telo stroja

1. Naše telo stroja s 8 mm oceľovou štruktúrou, 600 ℃ tepelného spracovania, presné zváranie, aby ste sa uistili, že 20-ročné používanie bez deformácie.
2. Portál s odliatkom horčíkovej zliatiny, silná stabilita bez deformácie, rýchly pohyb.

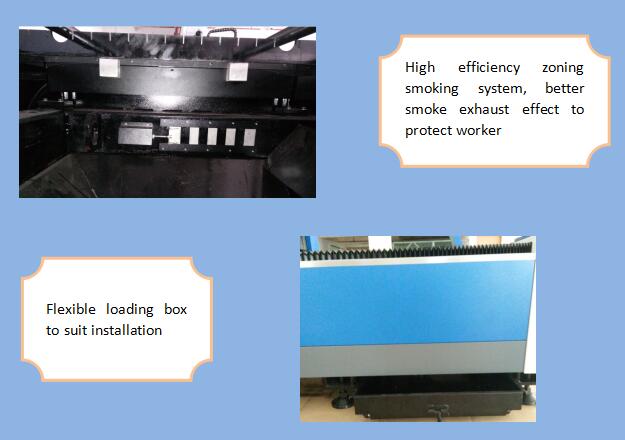

3. Vysoko účinný zónovací fajčiarsky systém na oboch stranách tela stroja, Silný segmentovaný prach a zhromažďovanie fajčenia, zníži to poškodenie pracovníkov.
4. Dovezená presná redukcia príruby a servomotor, vysoká rýchlosť jazdy.
5. 70 čepelí a 6 posuvných tyčí na lôžku stroja, s uzavretými čepeľami na zníženie výstrahy stroja, posuvné lišty pracujúce s valcami na ľahké vkladanie a sťahovanie listov.
6. Ohybnú nakladaciu škatuľu je možné otvárať spredu a z obidvoch strán, čo je presvedčivé pre fungovanie stroja.

špecifikácia

Zdroj lasera	IPG / Raycus / Nlight
Telo stroja	štruktúra portálov
Pracovné cestovanie	Číslicový riadiaci stôl s vysoko presnou guľkovou skrutkou s podávačom
Maximálna rýchlosť jazdy	80 m / min, 90 g / min
Presnosť polohy X / Y	0,03 mm / m
Zdroj	380 V 50 Hz / 60 Hz
X / Y opakovaná presnosť polohy	± 0,03 mm
Prevádzková teplota	0 ° C až 45 ° C
Max. Zrýchlenie	1,0 G
Hrubý výkon stroja	<16kV
Použité materiály	Tenká oceľ, nehrdzavejúca oceľ a iné druhy kovových plechov
Oblasť kosenia	3000 mm * 1500 mm / 4000 mm * 2000 mm / 6000 mm * 2000 mm
Celková váha	4600KGS

Podrobné obrázky

	Názov:Telo stroja a príslušenstvo a.600 ℃ tepelné spracovanie, 24-hodinové chladenie v peci, presné zváranie na ochranu CO2, aby sa zaistilo 20-ročné používanie bez deformácie. b.Synchrónne osi X / Y / Z: Os Z môže prebiehať 150 mm a je vhodná na rezanie mnohých druhov plechov. c.Vysoká kvalita zaručuje jeho odolnosť a ľahšiu údržbu.
Názov:AC servomotor a vodič Importovaný servomotor (os Y poháňaný dvoma servomotormi) spolu so sofistikovaným planétovým reduktorom zaisťuje stabilný, presný a spoľahlivý pohon.
	Názov:Presné lineárne vedenie Pokročilý rezací systém, výkon lasera a pohyb servo navzájom dokonale ladia, dovezený vysoko presný systém pohonu ozubených kolies a hrebeňov, vymeniteľný dvojitý pracovný stôl, aby sa zaistila vyššia rýchlosť a presnosť spracovania.
Názov:Rezacia hlava Bezkontaktná rezacia hlava má funkciu automatického sledovania výšky a zabránenia kolízii, čo pri rovnakom výstupnom výkone výrazne zlepšuje rýchlosť rezania, plynulosť a presnosť rezania. Stručne povedané, účinnosť rezania sa môže zvýšiť.
	Názov:Laserový zdroj vysoká rýchlosť, vysoká presnosť rezania a hladká rezná hrana

Názov:Telo stroja a príslušenstvo

a.600 ℃ tepelné spracovanie, 24-hodinové chladenie v peci, presné zváranie na ochranu CO2, aby sa zaistilo 20-ročné používanie bez deformácie.
b.Synchrónne osi X / Y / Z: Os Z môže prebiehať 150 mm a je vhodná na rezanie mnohých druhov plechov.
c.Vysoká kvalita zaručuje jeho odolnosť a ľahšiu údržbu.

Názov:AC servomotor a vodič

Importovaný servomotor (os Y poháňaný dvoma servomotormi) spolu so sofistikovaným planétovým reduktorom zaisťuje stabilný, presný a spoľahlivý pohon.

Názov:Presné lineárne vedenie

Pokročilý rezací systém, výkon lasera a pohyb servo navzájom dokonale ladia, dovezený vysoko presný systém pohonu ozubených kolies a hrebeňov, vymeniteľný dvojitý pracovný stôl, aby sa zaistila vyššia rýchlosť a presnosť spracovania.

Názov:Rezacia hlava

Bezkontaktná rezacia hlava má funkciu automatického sledovania výšky a zabránenia kolízii, čo pri rovnakom výstupnom výkone výrazne zlepšuje rýchlosť rezania, plynulosť a presnosť rezania. Stručne povedané, účinnosť rezania sa môže zvýšiť.

Názov:Laserový zdroj

vysoká rýchlosť, vysoká presnosť rezania a hladká rezná hrana

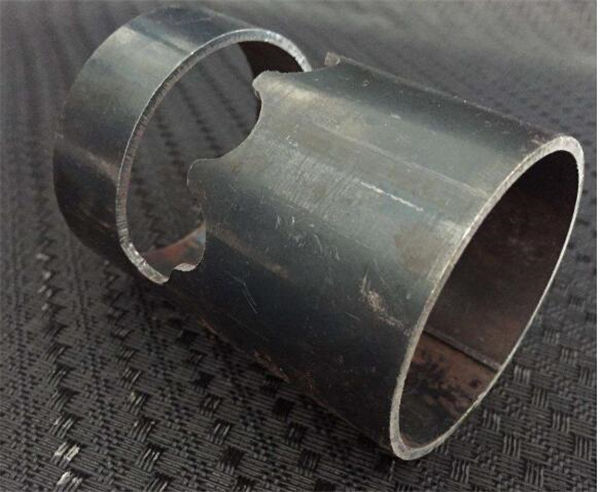

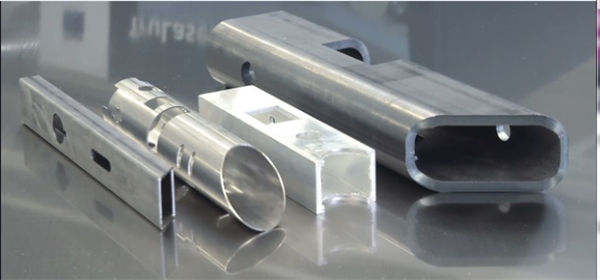

Rezanie vzoriek

vzorky:

výcvik

Po podpísaní zmluvy môže vaša spoločnosť zariadiť, aby technolog prišiel do našej továrne, aby sa naučil základným znalostiam o zariadeniach a prevádzkových náležitostiach, dostatočný čas na školenie asi 1-3 dni, obsah školení je nasledovný:
a) Spoločné školenie softvéru na kreslenie;
b) postupy výcviku na stroji a mimo neho;
c) význam parametrov ovládacieho panela a softvéru, nastavenie rozsahu parametrov;
d) základné čistenie a údržba stroja;
e) Časté riešenie problémov s hardvérom;
f) pozor na prevádzku,

záruka

a). 1Rok pre celý stroj na rezanie kovovými rúrkami s laserovým rezaním (Poškodenie spôsobené človekom je dohodnuté.).
b). 2 roky záruka na laserový zdroj
c). Celoživotná údržba a dodávka náhradných dielov
d). Bezplatné školenie obsluhy. (Inžinier môže ísť do zahraničia.

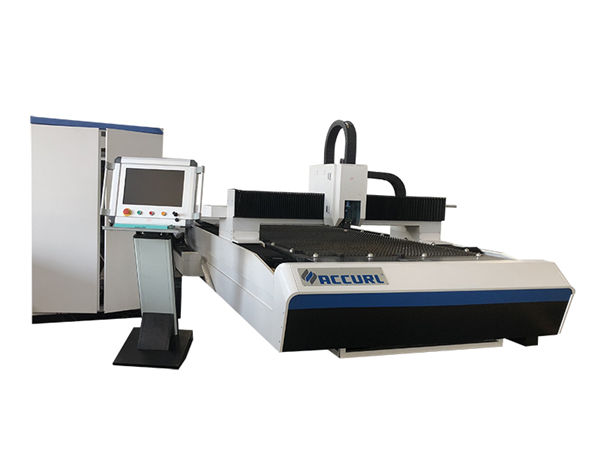

vlákno laserové rezacie zariadenie na rúry a plechy
