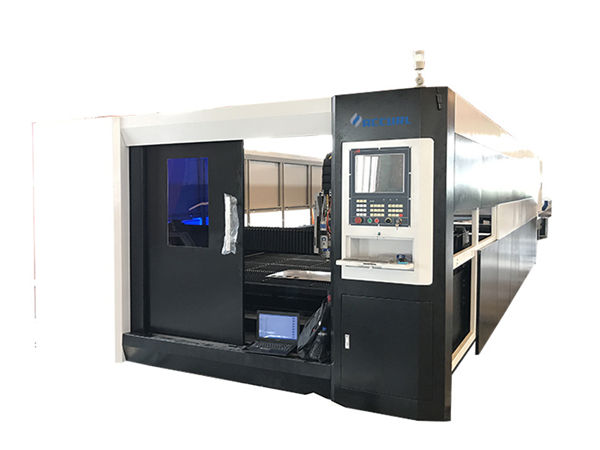

laserový rezací stroj z nehrdzavejúcej ocele

laserový rezací stroj z nehrdzavejúcej ocele

Detaily produktu

Certifikácia: CE
Platobné a dodacie podmienky:
Minimálne objednané množstvo: 1Set
Cena: obchodovateľné
Podrobnosti o balení: 1 * 40GP nádoba
Dodacia lehota: 30 dní
Platobné podmienky: L / C, D / A, T / T, D / P, Western Union
Dodacia schopnosť: 150 sád

Podrobný popis produktu

aplikácie ::Všetok kovový materiálHrúbka rezu:SS do 12 mm, MS do 22 cm
Typ lasera ::vláknoFrekvencia impulzov:1-2000HZ
Polohovací systém:Červené svetloRiadiaci softvér ::Cypcut
Podporovaný grafický formát ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTMiesto pôvodu::Čína
Číslo modelu::TY-6020JBPoskytovaný popredajný servis ::Inžinieri sú k dispozícii na servis strojov a zariadení v zámorí
Opakovaná presnosť:+ -0,03 mmPrevádzková teplota::0 ° C až 45 ° C
Pracovná vlhkosť ::5%-95%Zdroj lasera:Čínske alebo dovážané
Napätie::AC380V ± 10% 50HZ (60HZ)Oblasť kosenia:6000 * 2000 mm
Meno Produktu:Rezací stroj na laserové rezanie vlákien TY-6020JB

Výhody laserového stroja na výrobu vlákien

1. V porovnaní s tradičným laserom má vláknový laser vyššiu ochranu životného prostredia
2. Oveľa nižšia spotreba energie: účinnosť fotoelektrickej konverzie vláknového lasera 15x vyššia ako v prípade klasického lasera.
3. Vyššia kvalita laserového bodu: jednomodulový laserový zdroj
4. Nižšia spotreba: Spotreba elektrickej energie je nižšia ako 7 kW za hodinu.

Hlavné vlastnosti laserového rezacieho stroja na vlákna

Telo stroja:
1. Telo stroja Taiyi s oceľovou štruktúrou 8 mm, tepelné spracovanie 600,, presné zváranie, aby sa zaistilo 20-ročné používanie bez deformácie.

2. Portál s odliatkom horčíkovej zliatiny, silná stabilita bez deformácie, rýchly pohyb.

3. Vysoko účinný zónovací fajčiarsky systém na oboch stranách tela stroja, Silný segmentovaný prach a zhromažďovanie fajčenia, zníži to poškodenie pracovníkov.

4. Dovezená presná redukcia príruby a servomotor, vysoká rýchlosť jazdy.

5. 70 čepelí a 6 posuvných tyčí na lôžku stroja, s uzavretými čepeľami na zníženie výstrahy stroja, posuvné lišty pracujúce s valcami na ľahké vkladanie a sťahovanie listov.

6. Ohybnú nakladaciu škatuľu je možné otvárať spredu a z obidvoch strán, čo je presvedčivé pre fungovanie stroja.

špecifikácia

Zdrojové médium laseravlákno
Rozsah rezu (L * W)6000 mm x 2000 mm
Zdvih Z nápravy250 mm
Max. rýchlosť polohovania120 m / min
Náprava X, Y Max. zrýchliť rýchlosť1,0 G
Chladiaca formaVodné chladenie
Vlnová dĺžka lasera1070nm


Výstupný výkon laserového zdroja



500 W / 1 000 W / 1 500 W / 2000 W

2 500 W / 3 000 W / 4 000 W

(Voliteľne)

Min. rezacia medzera≤ 0,1 mm
Presnosť polohovania náprav X, Y a Z± 0,03 mm
Opakovaná presnosť polohovania náprav X, Y a Z± 0,01 mm
Hrúbka rezaného materiálu (podľa materiálu)0,2 - 25 mm
Model vodičaImportovaný servomotor
Požiadavka na energiu380 V, 50/60 Hz
Pracovná teplota0-45 ℃
Nepretržitý pracovný čas24 hodín
Hmotnosť strojaAsi 12 000 kg
Celková úroveň ochrany napájaniaIP54



Referenčná tabuľka hrúbky rezu

Výkon laseraMaximálna hrúbka rezu
Uhlíková oceľ (mm)Nehrdzavejúca oceľ (mm)Hliník (mm)mosadz

(Mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Vyššie uvedený parameter slúži len na informáciu



Použité materiály

Nehrdzavejúca oceľ, uhlíková oceľ, legovaná oceľ, kremíková oceľ, pružinová oceľ, galvanizovaná doska, morená doska, mosadzná doska, medená doska, hliníková doska, atď.

Podrobné obrázky

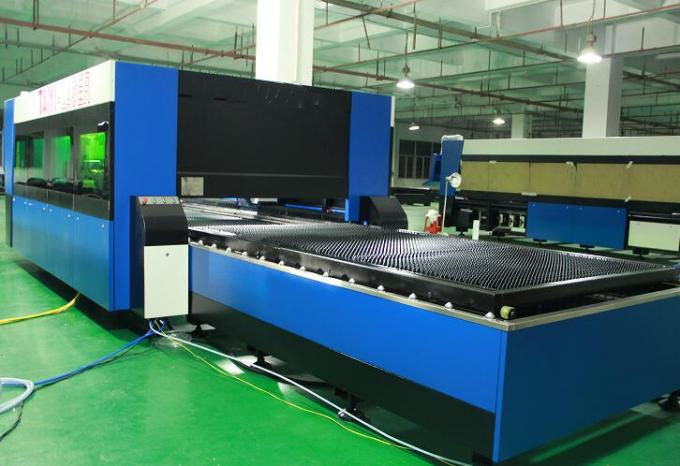

Názov:Telo stroja a príslušenstvo

a.600 ℃ tepelné spracovanie, 24-hodinové chladenie v peci, presné zváranie na ochranu CO2, aby sa zaistilo 20-ročné používanie bez deformácie.
b.Synchrónne osi X / Y / Z: Os Z môže prebiehať 150 mm a je vhodná na rezanie mnohých druhov plechov.
c.Vysoká kvalita zaručuje jeho odolnosť a ľahšiu údržbu.

Názov:AC servomotor a vodič

Importovaný servomotor (os Y poháňaný dvoma servomotormi) spolu so sofistikovaným planétovým reduktorom zaisťuje stabilný, presný a spoľahlivý pohon.





Názov:Presné lineárne vedenie

Pokročilý rezací systém, výkon lasera a pohyb servo navzájom dokonale ladia, dovezený vysoko presný systém pohonu ozubených kolies a hrebeňov, vymeniteľný dvojitý pracovný stôl, aby sa zaistila vyššia rýchlosť a presnosť spracovania.

Názov:Rezacia hlava



Bezkontaktná rezacia hlava má funkciu automatického sledovania výšky a zabránenia kolízii, čo pri rovnakom výstupnom výkone výrazne zlepšuje rýchlosť rezania, plynulosť a presnosť rezania. Stručne povedané, účinnosť rezania sa môže zvýšiť.





Názov:Laserový zdroj

vysoká rýchlosť, vysoká presnosť rezania a hladká rezná hrana

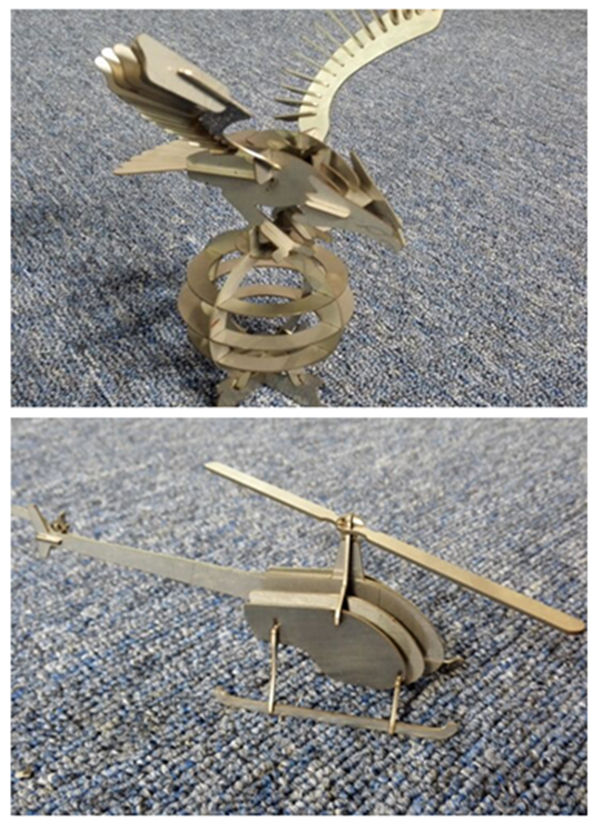

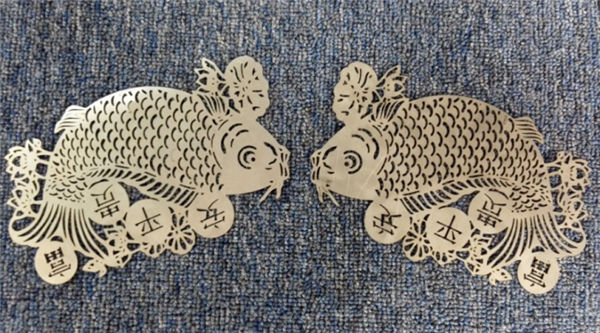

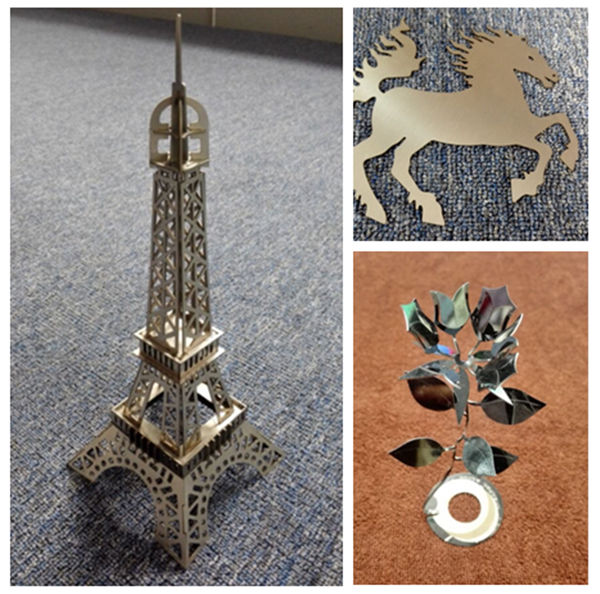

Rezanie vzoriek

výcvik

Popredajný servis, od školenia po inštaláciu stroja (3 spôsoby):
1. Výcvikové video a užívateľská príručka v angličtine, ktorá sa má ponúknuť na inštaláciu, prevádzku, údržbu a odstraňovanie problémov, a technický sprievodca, ktorý sa má ponúkať e-mailom, faxom, telefónom / whatsapp / skype // atď., Keď sa stretnete niektoré problémy s inštaláciou, používaním alebo nastavením.
2. Vaša spoločnosť môže zariadiť, aby technolog prišiel do našej továrne, aby sa naučil základným znalostiam o zariadeniach a prevádzkových náležitostiach, dostatočný čas na školenie asi 3-5 dní, obsah školení je nasledujúci:
a) Spoločné školenie softvéru na kreslenie;
b) postupy výcviku na stroji a mimo neho;
c) Význam parametrov ovládacieho panela a softvéru, nastavenie rozsahu parametrov
d) základné čistenie a údržba stroja;
e) Časté riešenie problémov s hardvérom;
f) Pozor na prevádzku.
3. Výcviková služba od domu k dverám. víza, cestovné a ubytovanie budú hradené na náklady zákazníka. Počas tréningového obdobia je lepšie zabezpečiť prekladateľa pre oboch našich inžinierov. Tréningový čas: 3 - 5 dní.

záruka

a). 1Rok za celý stroj na laserové rezacie zariadenie s kovovými vláknami. (Poškodenie spôsobené človekom je dohodnuté.).
b). 2 roky záruka na laserový zdroj
c). Celoživotná údržba a dodávka náhradných dielov
d). Bezplatné školenie obsluhy. (Inžinier môže ísť do zahraničia.
