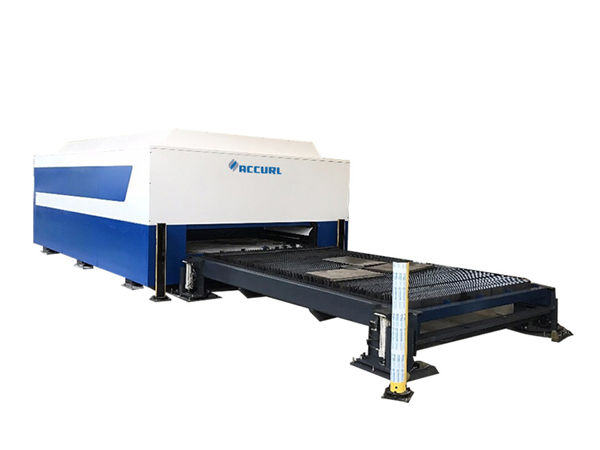

laserový rezací stroj s kovovými doskami s hrúbkou do 20 cm

Detaily produktu

Certifikácia: CE
Platobné a dodacie podmienky:
Minimálne objednané množstvo: 1Set
Cena: obchodovateľné
Podrobnosti o balení: 1 * 20GP nádoba
Dodacia lehota: 30 dní
Platobné podmienky: L / C, D / A, T / T, D / P, Western Union

Podrobný popis produktu

aplikácie ::	Všetok kovový materiál	Hrúbka rezu:	Pozinkovaný plech do 20 mm
Typ lasera ::	vlákno	CNC alebo nie ::	Áno
Režim chladenia ::	Vodné chladenie	Riadiaci softvér ::	Cypcut
Podporovaný grafický formát ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Miesto pôvodu::	Čína
Číslo modelu::	TY-3015DD	Poskytovaný popredajný servis ::	Inžinieri sú k dispozícii na servis strojov a zariadení v zámorí
Opakovaná presnosť:	+ -0,03 mm	Prevádzková teplota::	0 ° C až 45 ° C
Pracovná vlhkosť ::	5%-95%	Zdroj lasera:	Čínske alebo dovážané
Napätie::	AC380V ± 10% 50HZ (60HZ)	Oblasť kosenia:	3000 * 1500 mm
Meno Produktu:	Laserový rezací stroj s kovovými doskami s hrúbkou do 20 cm

výhoda

1. V porovnaní s tradičným laserom je vláknový laser šetrnejší k životnému prostrediu:
2. Oveľa nižšia spotreba energie: účinnosť fotoelektrickej konverzie vláknového lasera 15x vyššia ako v prípade klasického lasera.
3. Vyššia kvalita laserového bodu: jednomodulový laserový zdroj
4. Nižšia spotreba: Spotreba elektrickej energie je nižšia ako 7 kW za hodinu.

prečo si vybrať nás

Telo stroja

1. Telo stroja Taiyi s oceľovou štruktúrou 8 mm, tepelné spracovanie 600,, presné zváranie, aby sa zaistilo 20-ročné používanie bez deformácie.
2. Portál s odliatkom horčíkovej zliatiny, silná stabilita bez deformácie, rýchly pohyb.
3. Vysoko účinný zónovací fajčiarsky systém na oboch stranách tela stroja, Silný segmentovaný prach a zhromažďovanie fajčenia, zníži to poškodenie pracovníkov.
4. Dovezená presná redukcia príruby a servomotor, vysoká rýchlosť jazdy.
5. 70 čepelí a 6 posuvných tyčí na lôžku stroja, s uzavretými čepeľami na zníženie výstrahy stroja, posuvné lišty pracujúce s valcami na ľahké vkladanie a sťahovanie listov.
6. Ohybnú nakladaciu škatuľu je možné otvárať spredu a z obidvoch strán, čo je presvedčivé pre fungovanie stroja.

Pohonný systém

1. Dovezený servopohon Schneider France zaisťuje možnosť realizácie extrémne presného polohovania s vynikajúcou vlastnosťou zrýchlenia dynamickej odozvy a metódou riadenia v uzavretej slučke, čo umožňuje hladký, spoľahlivý a bezúdržbový chod polohovacieho mechanizmu; 2, motory v osi X, Y, Z; presnosť polohy: ≤ ± 0,03 mm
Presná vodiaca lišta, hrebeň a pastorok:
Špičková značka v TAIWAN, HIWIN a YYC, použili sme vyššiu úroveň od ich spoločnosti. Na montáž a ladenie vodiacich koľajníc sa používa presný kolimátor. Zaistite minimálnu presnosť do 0,05 mm

špecifikácia

Zdroj lasera	IPG / Raycus / Max
Telo stroja	štruktúra portálov
Pracovné cestovanie	Číslicový riadiaci stôl s vysoko presnou guľkovou skrutkou s podávačom
Maximálna rýchlosť jazdy	80 m / min
Presnosť polohy X / Y	0,03 mm / m
Zdroj	380 V 50 Hz / 60 Hz
X / Y opakovaná presnosť polohy	± 0,03 mm
Prevádzková teplota	0 ° C až 45 ° C
Max. Zrýchlenie	1,0 G
Hrubý výkon stroja	<16kV
Použité materiály	Tenká oceľ, nehrdzavejúca oceľ a iné druhy kovových plechov
Oblasť kosenia	3000 mm * 1500 mm / 4000 mm * 2000 mm / 6000 mm * 2000 mm
Celková váha	7500KGS

Podrobné obrázky

	Názov:Telo stroja a príslušenstvo a.600 ℃ tepelné spracovanie, 24-hodinové chladenie v peci, presné zváranie na ochranu CO2, aby sa zaistilo 20-ročné používanie bez deformácie. b.Synchrónne osi X / Y / Z: Os Z môže prebiehať 150 mm a je vhodná na rezanie mnohých druhov plechov. c.Vysoká kvalita zaručuje jeho odolnosť a ľahšiu údržbu.
Názov:AC servomotor a vodič Importovaný servomotor (os Y poháňaný dvoma servomotormi) spolu so sofistikovaným planétovým reduktorom zaisťuje stabilný, presný a spoľahlivý pohon.
	Názov:Presné lineárne vedenie Pokročilý rezací systém, výkon lasera a pohyb servo navzájom dokonale ladia, dovezený vysoko presný systém pohonu ozubených kolies a hrebeňov, vymeniteľný dvojitý pracovný stôl, aby sa zaistila vyššia rýchlosť a presnosť spracovania.
Názov:Rezacia hlava Bezkontaktná rezacia hlava má funkciu automatického sledovania výšky a zabránenia kolízii, čo pri rovnakom výstupnom výkone výrazne zlepšuje rýchlosť rezania, plynulosť a presnosť rezania. Stručne povedané, účinnosť rezania sa môže zvýšiť.
	Názov:Laserový zdroj vysoká rýchlosť, vysoká presnosť rezania a hladká rezná hrana

Názov:Telo stroja a príslušenstvo

a.600 ℃ tepelné spracovanie, 24-hodinové chladenie v peci, presné zváranie na ochranu CO2, aby sa zaistilo 20-ročné používanie bez deformácie.
b.Synchrónne osi X / Y / Z: Os Z môže prebiehať 150 mm a je vhodná na rezanie mnohých druhov plechov.
c.Vysoká kvalita zaručuje jeho odolnosť a ľahšiu údržbu.

Názov:AC servomotor a vodič

Importovaný servomotor (os Y poháňaný dvoma servomotormi) spolu so sofistikovaným planétovým reduktorom zaisťuje stabilný, presný a spoľahlivý pohon.

Názov:Presné lineárne vedenie

Pokročilý rezací systém, výkon lasera a pohyb servo navzájom dokonale ladia, dovezený vysoko presný systém pohonu ozubených kolies a hrebeňov, vymeniteľný dvojitý pracovný stôl, aby sa zaistila vyššia rýchlosť a presnosť spracovania.

Názov:Rezacia hlava

Bezkontaktná rezacia hlava má funkciu automatického sledovania výšky a zabránenia kolízii, čo pri rovnakom výstupnom výkone výrazne zlepšuje rýchlosť rezania, plynulosť a presnosť rezania. Stručne povedané, účinnosť rezania sa môže zvýšiť.

Názov:Laserový zdroj

vysoká rýchlosť, vysoká presnosť rezania a hladká rezná hrana

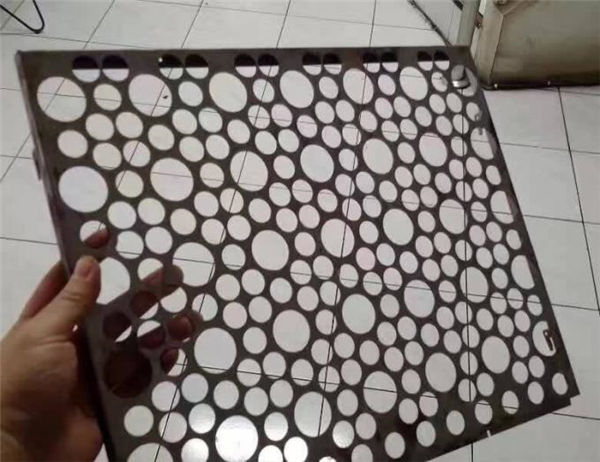

Rezanie vzoriek

výcvik

Popredajný servis, od školenia po inštaláciu stroja (3 spôsoby):
1.Výcvik videa a užívateľskej príručky v angličtine, ktorý sa má ponúknuť na inštaláciu, prevádzku, údržbu a odstraňovanie problémov a technický sprievodca ponúkané e-mailom, faxom, telefónom / whatsapp / skype // atď., keď narazíte na problémy s inštaláciou, používaním alebo úpravou.
2. Vaša spoločnosť môže zariadiť, aby technolog prišiel do našej továrne, aby sa naučil základné vedomosti o zariadeniach a prevádzkových náležitostiach, dostatočný čas na školenie asi 3 - 5 dní, obsah školení je nasledovný: a) bežné školenie softvéru na kreslenie; c) Význam parametrov ovládacieho panela a softvéru, nastavenie rozsahu parametrov d) Základné čistenie a údržba stroja; e) Časté odstraňovanie problémov s hardvérom; f) Pozor na prevádzku,
3. Výcviková služba pod dohľadom. víza, cestovné a ubytovanie budú hradené na náklady zákazníka. Počas tréningového obdobia je lepšie zabezpečiť prekladateľa pre oboch našich inžinierov. Tréningový čas: 3 - 5 dní.

záruka

a) .1Rok pre celý stroj (je dohodnuté poškodenie spôsobené človekom).

b) .Životná údržba a dodávka náhradných dielov

c) .Voľný výcvik pre personál obsluhy. (Inžinier môže ísť do zahraničia.

FAQ

Otázka: Aká je maximálna hrúbka laserového rezacieho stroja, ktorú je možné rezať?
Odpoveď: Závisí to od energie lasera a lasera. Napríklad: Ak je to oceľ, vypočítava sa, že 1 mm = 100 W, takže 700 W laserové rezacie zariadenie môže rezať 7 mm ocele.

Otázka: Aký je materiál materiálu na rezanie laserom?
Odpoveď: Všetok kov je možné rezať laserovým rezacím strojom. Pri niektorých reflexných materiáloch budeme potrebovať vyššiu silu na rezanie, ako napríklad hliník a meď.

Otázka: Aká je dodacia lehota stroja?
Odpoveď: Dodacia lehota pre štandardné laserové rezacie zariadenie je 30 dní. S prispôsobenou verziou skontrolujeme dodacie lehoty.
