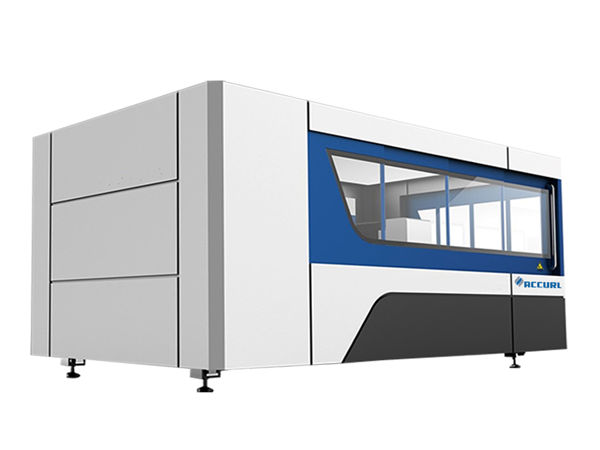

vlákno laserová rezačka plechu 3 osi pre automobilovú výrobu

Detaily produktu

Certifikácia: CE
Platobné a dodacie podmienky:
Minimálne objednané množstvo: 1Set
Cena: obchodovateľné
Podrobnosti o balení: 1 * 40GP nádoba
Dodacia lehota: 30 dní
Platobné podmienky: L / C, D / A, T / T, D / P, Western Union

Podrobný popis produktu

aplikácie ::	Všetok kovový materiál	Hrúbka rezu:	SS do 12 mm, MS do 22 cm
Typ lasera ::	Importovaný originálny vláknový laser	Šírka min.linky:	0,1mm
Podporovaný grafický formát ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Maximálne zrýchlenie:	1G
Opakovaná presnosť:	+/- 0,03 mm	Prevádzková teplota::	0 ° C až 45 ° C
Režim chladenia:	Vodné chladenie	Hmotnosť (kg):	4600
Napätie::	AC380V ± 10% 50HZ (60HZ)	Oblasť kosenia:	3000x1500mm

Hlavné rysy

1) Laserový rezací stroj Accurl s najvyššou presnosťou v Číne, dokáže rezať dizajn malých kovových bicyklov s veľkosťou pol mince a dokonale rezanú 6 mm mäkkú oceľ, v priebehu jednej minúty možno vyrezať 120 dier.
2) 600 ℃ tepelné spracovanie, chladenie v peci 24 hodín, portálové frézovanie 8 metrov, presné zváranie na ochranu CO2, aby sa zaistilo 20-ročné používanie bez deformácie.
3) Použitím návrhu integrácie laserovej elektrickej skrinky zakryte malú plochu, ušetrite priestor, minimalistický dizajn.
4) Šrot automobilu symetrický dizajn, obe strany môžu vyčistiť odpad; Dajte stroj na romm nemá žiadne požiadavky vľavo a vpravo; Pneumatické zdvíhacie zariadenie, ktoré zabraňuje poškriabaniu materiálu.
5) Špeciálne sa používa na rezanie uhlíkovej ocele 0,5 - 6 mm, nehrdzavejúcej ocele 0,5 - 5 mm, galvanizovanej ocele, elektrolytického pozinkovaného oceľového plechu, kremíkovej ocele a iných druhov tenkých kovových plechov.

špecifikácia

Zdrojové médium lasera	vlákno
Rozsah rezu (L * W)	3 000 mm x 15 000 mm
Zdvih Z nápravy	250 mm
Max. rýchlosť polohovania	120 m / min
Náprava X, Y Max. zrýchliť rýchlosť	1,0 G
Chladiaca forma	Vodné chladenie
Vlnová dĺžka lasera	1070nm
Výstupný výkon laserového zdroja	500 W / 1 000 W / 1 500 W / 2000 W 2 500 W / 3 000 W / 4 000 W (Voliteľne)
Min. rezacia medzera	≤ 0,1 mm
Presnosť polohovania náprav X, Y a Z	± 0,03 mm
Opakovaná presnosť polohovania náprav X, Y a Z	± 0,01 mm
Hrúbka rezaného materiálu (podľa materiálu)	0,2 - 25 mm
Model vodiča	Importovaný servomotor
Požiadavka na energiu	380 V, 50/60 Hz
Pracovná teplota	0-45 ℃
Nepretržitý pracovný čas	24 hodín
Hmotnosť stroja	Asi 8600 kg
Celková úroveň ochrany napájania	IP54

Referenčná tabuľka hrúbky rezu

Výkon lasera	Maximálna hrúbka rezu
Výkon lasera	Uhlíková oceľ (mm)	Nehrdzavejúca oceľ (mm)	Hliník (mm)	mosadz (Mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Vyššie uvedený parameter slúži len na informáciu

Aplikačný priemysel

Letecká a kozmická technika, rakety, lietadlá, roboty, výťahy, výroba parných automobilov a automobilov a priemysel spracovania kovových dielcov pre kovové dosky, reklamu, kuchynské výrobky, bitové náradie, hardware atď.

Podrobné obrázky

	Názov:Teleso stroja a príslušenstvoa.600 ℃ tepelné spracovanie, 24-hodinové chladenie v peci, presné zváranie na ochranu CO2, aby sa zaistilo 20-ročné používanie bez deformácie. b.Synchrónne osi X / Y / Z: Os Z môže prebiehať 150 mm a je vhodná na rezanie mnohých druhov plechov. c.Vysoká kvalita zaručuje jeho odolnosť a ľahšiu údržbu.
Názov:Trojfázový servomotor a driverDimportovaný servomotor (os Y poháňaný dvoma servomotormi) spolu so sofistikovaným planétovým reduktorom zaisťuje stabilný, presný a spoľahlivý pohon.
	Názov:Presné lineárne vodítkaRozšírený rezací systém, výkon lasera a pohyb servo navzájom dokonale vyhovujú, dovážaný vysoko presný systém pohonu ozubených kolies a hrebeňov, vymeniteľný dvojitý pracovný stôl, aby sa zaistila vyššia rýchlosť a presnosť spracovania.
Názov:Rezacia hlava Bezkontaktná rezacia hlava má funkciu automatického sledovania výšky a zabránenia kolízii, čo pri rovnakom výstupnom výkone výrazne zlepšuje rýchlosť rezania, plynulosť a presnosť rezania. Stručne povedané, účinnosť rezania sa môže zvýšiť.
	Názov:Rýchlosť lasera, vysoká presnosť rezania a hladká rezná hrana

Rezanie vzoriek

výcvik

Popredajný servis, od školenia po inštaláciu stroja (3 spôsoby):
1.Výcvik videa a používateľskej príručky v angličtine, ktorý sa má ponúknuť na inštaláciu, prevádzku, údržbu a odstraňovanie problémov, a technický sprievodca, ktorý sa má ponúkať e-mailom, faxom, telefónom / whatsapp / skype // atď., Keď sa stretnete niektoré problémy s inštaláciou, používaním alebo nastavením.
2. Vaša spoločnosť môže zariadiť, aby technolog prišiel do našej továrne, aby sa naučil základné vedomosti o zariadeniach a prevádzkových náležitostiach, dostatočný čas na školenie asi 3-5 dní, obsah školení je nasledujúci:
a) Spoločné školenie softvéru na kreslenie;
b) postupy výcviku na stroji a mimo neho;
c) Význam parametrov ovládacieho panela a softvéru, nastavenie rozsahu parametrov
d) základné čistenie a údržba stroja;
e) Časté riešenie problémov s hardvérom;
f) Pozor na prevádzku.
3. Výcviková služba pod dohľadom. víza, cestovné a ubytovanie budú hradené na náklady zákazníka. Počas tréningového obdobia je lepšie zabezpečiť prekladateľa pre oboch našich inžinierov. Tréningový čas: 3 - 5 dní.

záruka

a) .1Rok pre celý stroj na laserové rezacie zariadenie s kovovými vláknami. (Poškodenie spôsobené človekom je dohodnuté.).
b) .Laserový zdroj 2-ročná záruka
c) .Životná údržba a dodávka náhradných dielov
d) .Voľný výcvik pre personál obsluhy. (Inžinier môže ísť do zahraničia.

Balenie a preprava

1.Naše drevené puzdro je po ošetrení fumigáciou.Nehodnotená kontrola dreva, čo šetrí čas na prepravu.
2.Všetky náhradné diely stroja boli pokryté niektorými mäkkými materiálmi, hlavne perleťovou vlnou.
Aby ste predišli všetkým poškodeniam, ktoré by sa mohli vyskytnúť pri dodávke. Po zakrytí plastového obalu ho pevne zabalte, uistite sa, že sú zakryté mäkké materiály neporušené, a zároveň sa vyvarujte vodotesnosti a odolnosti voči korózii.
3.Vonkajšie je drevené puzdro s pevným debnením.
4.Dno dreveného puzdra má pevný železný zdvihák, ktorý je vhodný na manipuláciu a prepravu.
