názov značky laserové doštičky rezací stroj 3 mm hliníkový laserový rezací stroj

Detaily produktu

---

Certifikácia: CE
Platobné a dodacie podmienky:
Minimálne objednané množstvo: 1Set
Cena: obchodovateľné
Podrobnosti o balení: 1 * 40GP nádoba
Dodacia lehota: 30 dní
Platobné podmienky: L / C, D / A, T / T, D / P, Western Union

Podrobný popis produktu

---

aplikácie ::	Všetok kovový materiál	Hrúbka rezu:	SS do 12 mm, MS do 22 cm
Typ lasera ::	vlákno	Frekvencia impulzov:	1-2000HZ
Polohovací systém:	Červené svetlo	Riadiaci softvér ::	Cypcut
Podporovaný grafický formát ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Miesto pôvodu::	Čína
Číslo modelu::	TY-DD3015	Poskytovaný popredajný servis ::	Inžinieri sú k dispozícii na servis strojov a zariadení v zámorí
Opakovaná presnosť:	+ -0,03 mm	Prevádzková teplota::	0 ° C až 45 ° C
Pracovná vlhkosť ::	5%-95%	Zdroj lasera:	Čínske alebo dovážané
Napätie::	AC380V ± 10% 50HZ (60HZ)	Oblasť kosenia:	3000x1500mm

Výhoda stroja na rezanie vláknami laserom

---

1. Vynikajúca kvalita cesty: Menšia laserová bodka a vysoká efektivita práce, vysoká kvalita.
2. Vysoká rezná rýchlosť: rezná rýchlosť je 2 - 3 krát väčšia ako pri rezaní laserovým rezacím strojom s CO2.
3. Stabilný beh: adoptujte špičkové svetové vláknové lasery, stabilný výkon, kľúčové časti môžu dosiahnuť 100 000 hodín;
4. Vysoká účinnosť pre fotoelektrickú konverziu: V porovnaní s CO2 laserovým rezacím strojom má vlákno laserový rezací stroj trojnásobnú účinnosť fotoelektrickej konverzie.
5. Nízke náklady: Šetrite energiu a chráňte životné prostredie. Miera fotoelektrickej konverzie je až 25-30%. Nízka spotreba elektrickej energie je iba asi 20% až 30% tradičného CO2 laserového rezacieho stroja.
6. Nízka údržba: prenos z optických vlákien nemusí odrážať šošovky, šetrí náklady na údržbu;
7 Jednoduchá prevádzka: prenos optickým vedením, žiadne nastavenie optickej dráhy.

Hlavné vlastnosti laserového rezacieho stroja na vlákna

---

Telo stroja:
1. Telo stroja Taiyi s oceľovou štruktúrou 8 mm, tepelné spracovanie 600,, presné zváranie, aby sa zaistilo 20-ročné používanie bez deformácie.
2. Portál s odliatkom horčíkovej zliatiny, silná stabilita bez deformácie, rýchly pohyb.
3. Vysoko účinný zónovací fajčiarsky systém na oboch stranách tela stroja, Silný segmentovaný prach a zhromažďovanie fajčenia, zníži to poškodenie pracovníkov.
4. Dovezená presná redukcia príruby a servomotor, vysoká rýchlosť jazdy.
5. 70 čepelí a 6 posuvných tyčí na lôžku stroja, s uzavretými čepeľami na zníženie výstrahy stroja, posuvné lišty pracujúce s valcami na ľahké vkladanie a sťahovanie listov.
6. Ohybnú nakladaciu škatuľu je možné otvárať spredu a z obidvoch strán, čo je presvedčivé pre fungovanie stroja.

špecifikácia

---

Zdrojové médium lasera	vlákno
Rozsah rezu (L * W)	3 000 mm x 15 000 mm
Zdvih Z nápravy	250 mm
Max. rýchlosť polohovania	120 m / min
Náprava X, Y Max. zrýchliť rýchlosť	1,0 G
Chladiaca forma	Vodné chladenie
Vlnová dĺžka lasera	1070nm
Výstupný výkon laserového zdroja	500 W / 1 000 W / 1 500 W / 2000 W 2 500 W / 3 000 W / 4 000 W (Voliteľne)
Min. rezacia medzera	≤ 0,1 mm
Presnosť polohovania náprav X, Y a Z	± 0,03 mm
Opakovaná presnosť polohovania náprav X, Y a Z	± 0,01 mm
Hrúbka rezaného materiálu (podľa materiálu)	0,2 - 25 mm
Model vodiča	Importovaný servomotor
Požiadavka na energiu	380 V, 50/60 Hz
Pracovná teplota	0-45 ℃
Nepretržitý pracovný čas	24 hodín
Hmotnosť stroja	Asi 12 000 kg
Celková úroveň ochrany napájania	IP54

Referenčná tabuľka hrúbky rezu

---

Výkon lasera	Maximálna hrúbka rezu
	Uhlíková oceľ (mm)	Nehrdzavejúca oceľ (mm)	Hliník (mm)	mosadz (Mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Vyššie uvedený parameter slúži len na informáciu

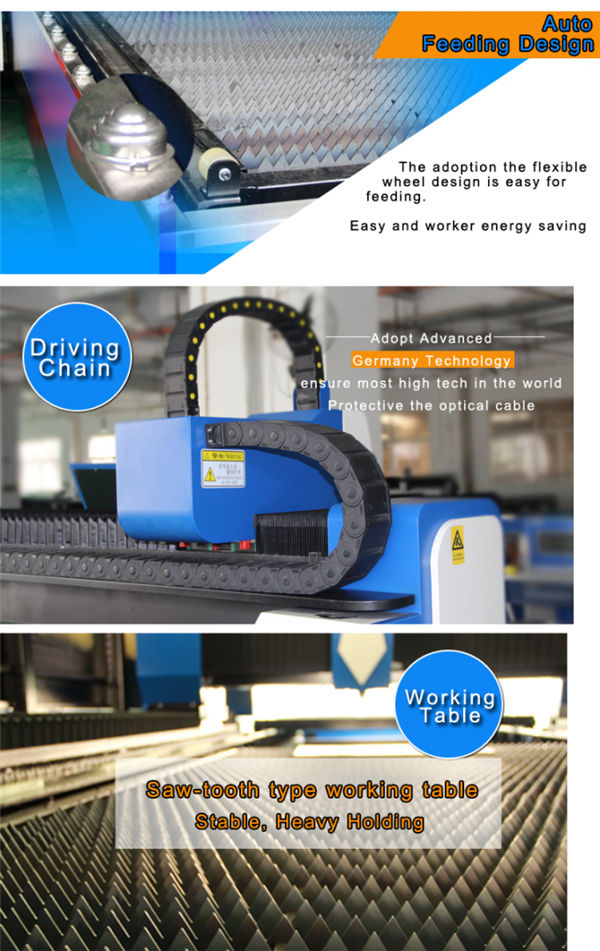

Podrobné obrázky

---

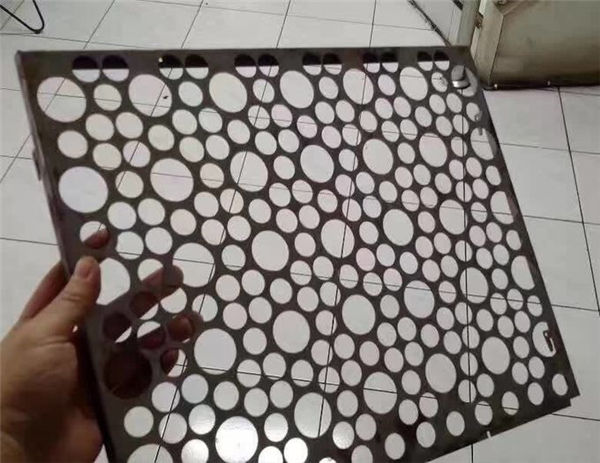

Rezanie vzoriek

---
